Caractéristiques d’entrée
Plage de tension d’entrée : 9-18, 18-36, 36-75 VCC
Arrêt sous tension d’entrée 8 V (9-18), 16 V (18-36), 33 V (36-75)
Filtrage d’entrée : LC

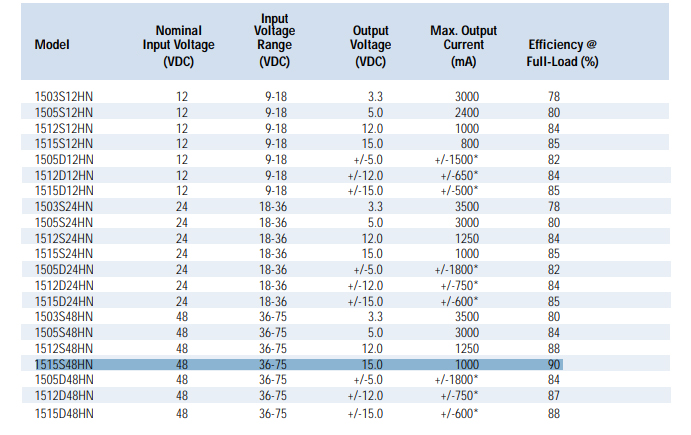

Efficacité du réseau : Voir Tableau des modèles disponibles
Courant d’entrée à vide : 10 mA
Caractéristiques
de sortie Précision de la tension de sortie : +/-1 %
Ajustement de la tension de sortie : N/A
Bande d’erreur totale : +/-2 % Max. (Célibataires), +/-3% Max. (Doubles)
Équilibre de tension : +/-2 %, modèles à double sortie uniquement
Exigences de charge minimale : 0 % (sortie simple), 10 % (sortie double)
Régulation de ligne : +/-0,5 % Régulation de charge de ligne basse à ligne élevée
: + /-0,5 % (simples), +/-1,0 % (doubles)
Charge minimale à pleine charge
Ondulation et bruit : 50 mV ou 1 % pk-pk, bande passante de 20 MHz
Temps de réponse/récupération transitoire : 200 µS, 25 % Coefficient de température de l’étape de charge
: +/-0,02 % / ºC
Protection contre les courts-circuits : continue (mode hoquet)
Protection contre les surtensions :
Caractéristiques environnementales
standard Plage de température de fonctionnement (ambiante) : -40 ºC à +85 ºC, voir la
fiche technique de la série 1500HN pour les courbes de déclassement.
Plage de températures de stockage : -55 ºC à +125 ºC
Température maximale du boîtier : 105 ºC Humidité de la plaque de base : jusqu’à 95 %, vibrations
sans condensation 5Grms, 5 Hz à 2 KHz Fiabilité (MTBF selon Mil-HDBK-217) : >1,46 million d’heures, +25 ºC, Temps moyen entre pannes démontré au sol : >5 millions d’heures à +40 ºC Caractéristiques générales Fréquence de commutation : 400 KHz, fixe Isolation (entrée vers sortie) : 1 500 V CC minimum (1 minute) Capacité d’isolation : 1 200 pF Poids : 0,57 oz (16 g) Matériau du boîtier : plaque de base en aluminium avec boîtier en aluminium anodisé noir Approbations d’agence UL, CSA, TUV et CE (LVD, modèles 48 Vin
Vous pouvez télécharger la fiche techniques :
