Description
La série 1,5KE est conçue spécifiquement pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d’autres événements de tension transitoire.
Caractéristiques:
- Capacité d’impulsion maximale de 1 500 W avec une forme d’onde de 10/1 000 s, taux de répétition (cycles de service) : 0,01 %

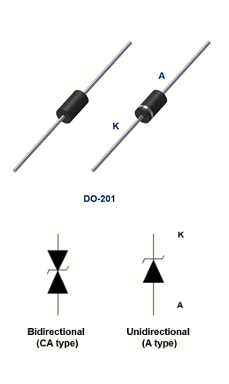

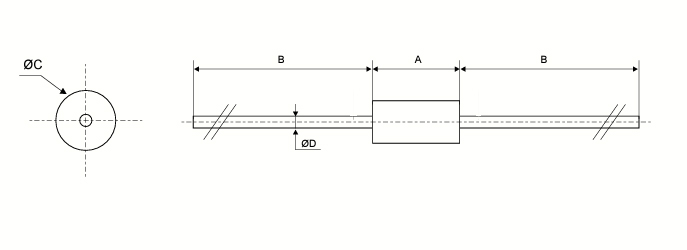

- Jonction de puce passivée en verre dans le boîtier DO-201
- Temps de réponse rapide : généralement inférieur à 1,0 ps de 0 Volt à BV min
- Excellente capacité de serrage
- Le mode de défaillance typique est un court-circuit dû à une tension ou un courant trop spécifié.
- Le test des moustaches est effectué sur la base du JEDEC JESD201A selon ses tableaux 4a et 4c.
- IEC-61000-4-2 ESD 30 kV (air), 30 kV (contact)
- Protection ESD des lignes de données selon CEI 61000-4-2
- Protection EFT des lignes de données conformément à la norme CEI 61000-4-4
- Faible résistance aux surtensions incrémentielles
- IR typique inférieur à 1 A lorsque VBR min > 12 V
- Soudure par refusion à haute température garantie : 260 °C/40 s / 0,375″,(9,5 mm) de longueur de fil, 5 lb, (2,3 kg) de tension
- VBR @ TJ= VBR@25°C x (1+?T x (TJ – 25)) (?T : Coefficient de température, la valeur typique est de 0,1 %)
- L’emballage en plastique est classé V-0 en matière d’inflammabilité selon Underwriters Laboratories
- Plaqué étain mat sans plomb
- Sans halogène et conforme RoHS
- E3 sans plomb signifie que l’interconnexion de 2ème niveau est sans plomb et que le terminal
- le matériau de finition est l’étain (Sn) (IPC/JEDEC J-STD-609A.01)
- Applications:
- Les appareils TVS sont idéaux pour la protection des interfaces d’E/S, du bus VCC et d’autres circuits vulnérables utilisés dans les applications de télécommunications, informatiques, industrielles et électroniques grand public.
Vous pouvez télécharger la fiche technique :
Cliquez ici
