Description :
Le 74ABT244 est un pilote de ligne/tampon 8 bits avec des sorties à 3 états. L’appareil peut être utilisé comme deux tampons 4 bits ou un tampon 8 bits. L’appareil dispose de deux sorties (10E et 20E), chacune contrôlant quatre des sorties à 3 états. Un niveau HIGH sur nOE amène les sorties à adopter un état OFF à haute impédance. Cet appareil est entièrement spécifié pour les applications de mise hors tension partielle utilisant lOFF. Le circuit lOFF désactive la sortie, empêchant ainsi le courant de reflux potentiellement dommageable à travers l’appareil lorsqu’il est hors tension.
Caractéristiques et avantages :
-Plage de tension d’alimentation de 4,5 à 5,5 V
-Interface de bus octale
-Tampons à 3 états
-Entraînement BICMOS haute vitesse et sortie
-Capacité de sortie : +64 mA/-32 mA
-Interface directe avec les niveaux TTL
-Mise sous tension à 3 états
-Capacité d’insertion en direct
-Le circuit lOFF permet un fonctionnement en mode mise hors tension partielle
-La protection contre le verrouillage dépasse 500 mA selon JESD78 classe II niveau A
-Protection ESD :
–HBM JESD22-A114F dépasse 2000 V
— MM JESD22-A115-A dépasse 200 V
-Spécifié de -40 °C à +85 °C

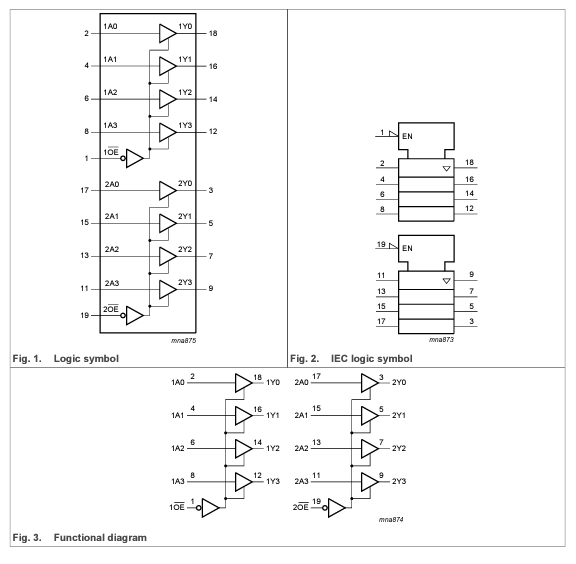

Schéma fonctionnelle :
Vous pouvez télécharger la fiche technique :
Cliquez ici
