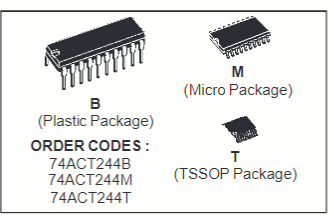

Description :
L’ACT244 est un tampon de bus octal CMOS avancé (3 états) fabriqué avec une grille en silicium submicronique et un câblage métallique double couche C2 MOS. Il est idéal pour les applications à faible consommation conservant un fonctionnement à grande vitesse similaire au TTL bipolaire Schottky équivalent.
La sortie de contrôle G régit quatre BUFFER DE BUS. Cet appareil est conçu pour être utilisé avec des pilotes d’adresse mémoire à 3 états, etc. L’appareil est conçu pour interfacer directement les systèmes CMOS haute vitesse avec les niveaux de tension de sortie TTL, NMOS et CMOS. Toutes les entrées et sorties sont équipées de circuits de protection contre les décharges statiques, leur conférant une immunité ESD de 2 KV et une surtension transitoire.
Caractéristiques :
- HAUTE VITESSE : tPD= 4,5 ns (TYP.) à VCC=5V
- FAIBLE DISSIPATION DE PUISSANCE : ICC=8μA (MAX.) à TA=25oC
- COMPATIBLE AVEC LES SORTIES TTLVIH=2V(MIN),VIL= 0,8V (MAX)
- CAPACITÉ DE CONDUITE DE LIGNE DE TRANSMISSION 50Ω
- IMPÉDANCE DE SORTIE SYMÉTRIQUE : |IOH|=IOL= 24 mA (MIN)
- DÉLAIS DE PROPAGATION ÉQUILIBRÉS : t PLH≅t PHL
- PLAGE DE TENSION DE FONCTIONNEMENT : V CC (OPR) = 4,5 V à 5,5 V
- BROCHE ET FONCTION COMPATIBLE AVEC 74 SÉRIE 244
- IMMUNITÉ DE VERROUILLAGE AMÉLIORÉE
Vous pouvez télécharger la fiche technique :
Cliquez ici
