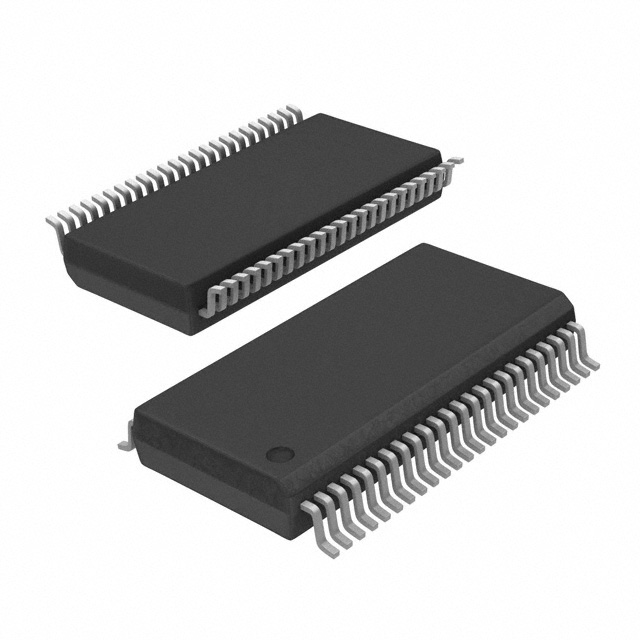

le 74LVC16374A ; 74LVCH16374A est une bascule de type D 16 bits déclenchée par front avec des sorties à 3 états. L’appareil peut être utilisé comme deux bascules 8 bits ou une bascule 16 bits. L’appareil dispose de deux horloges (1CP et 2CP) et de deux sorties (1 OE et 2 OE ), chacune contrôlant 8 bits. Les bascules stockeront l’état de leurs entrées D individuelles qui répondent aux exigences de temps d’établissement et de maintien lors de la transition d’horloge LOW-to-HIGH (nCP). Un niveau HIGH sur n OE amène les sorties à adopter un état OFF à haute impédance. Le fonctionnement de l’entrée n OE n’affecte pas l’état des bascules. Les entrées peuvent être pilotées à partir d’appareils de 3,3 V ou de 5 V. Cette fonctionnalité permet d’utiliser ces appareils comme traducteurs dans des environnements mixtes 3,3 V et 5 V.
L’action de déclenchement de Schmitt sur toutes les entrées rend le circuit tolérant des temps de montée et de descente d’entrée plus lents.
Cet appareil est entièrement spécifié pour les applications de mise hors tension partielle utilisant I OFF . Le circuit I OFF désactive la sortie, empêchant ainsi le courant de reflux potentiellement dommageable à travers l’appareil lorsqu’il est hors tension.
Caractéristiques et avantages
- Entrées tolérantes aux surtensions jusqu’à 5,5 V
- Large plage de tension d’alimentation de 1,2 V à 3,6 V
- Faible dissipation de puissance CMOS
- Architecture de brochage standard multi-octets
- Broches d’alimentation multiples à faible inductance pour un minimum de bruit et de rebond au sol
- Interface directe avec les niveaux TTL
- Toutes les entrées de données ont un maintien de bus (74LVCH16374A uniquement)
- Sorties haute impédance lorsque V CC = 0 V
- Le circuit I OFF permet un fonctionnement en mode mise hors tension partielle
- Conforme à la norme JEDEC :
- JESD8-7A (1,65 V à 1,95 V)
- JESD8-5A (2,3 V à 2,7 V)
- JESD8-C/JESD36 (2,7 V à 3,6 V)
- Protection ESD :
- HBM : ANSI/ESDA/JEDEC JS-001 classe 2 dépasse 2 000 V
- MDP : ANSI/ESDA/JEDEC JS-002 classe C3 dépasse 1 000 V
- Spécifié de -40 °C à +85 °C et de -40 °C à +125 °C
Vous pouvez télécharger la fiche technique :
Cliquez ici
