Descriptions

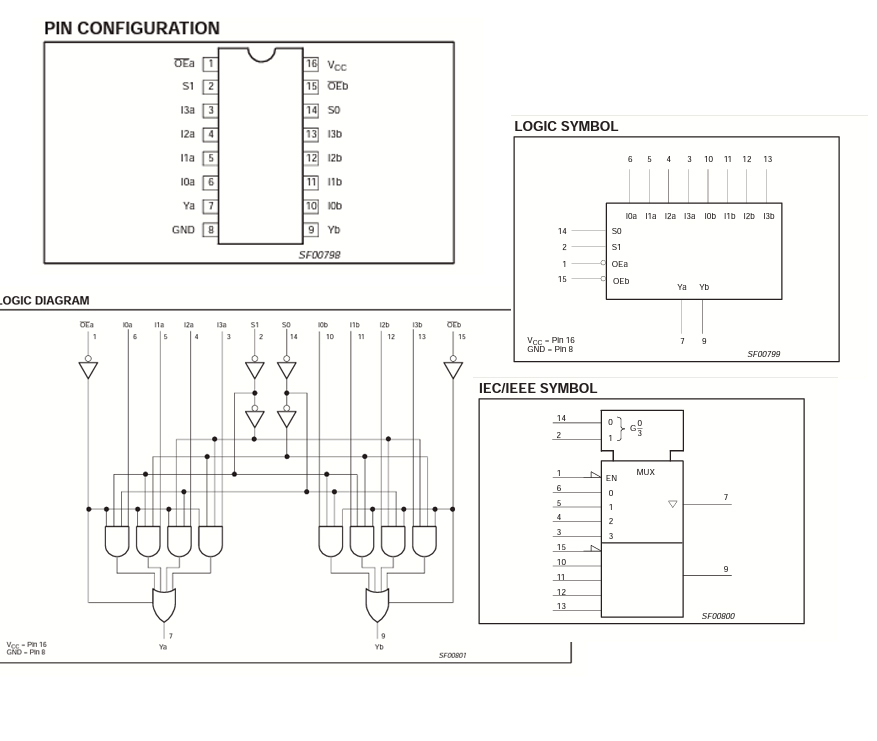

Le 74F253 dispose de deux multiplexeurs identiques à 4 entrées avec des sorties à 3 états qui sélectionnent deux bits parmi quatre sources sélectionnées par des entrées de sélection communes (S0, S1). Lorsque les entrées individuelles d’activation de sortie (OEa, OEb) des multiplexeurs à 4 entrées sont élevées, les sorties sont forcées à un état haute impédance (Hi-Z).
Le 74F253 est l’implémentation logique d’un interrupteur bipolaire à 4 positions ; la position du commutateur étant déterminée par les niveaux logiques fournis aux deux entrées Select communes.
Pour éviter de dépasser les courants nominaux maximaux lorsque les sorties des appareils à 3 états sont reliées ensemble, tous les appareils sauf un doivent être dans l’état haute impédance. Par conséquent, une seule activation de sortie doit être active à la fois.
CARACTÉRISTIQUES:
- Sorties à 3 états pour interface de bus et extension multiplex
- Entrées de sélection communes
- Entrées d’activation de sortie séparées
Vous pouvez télécharger la fiche technique :
Cliquez ici
