74HCT374 FLIP FLOP SMD

Description :

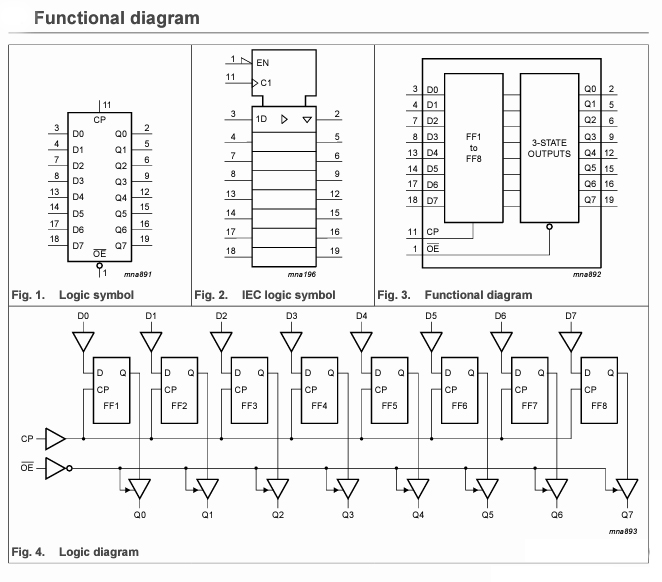

Le 74HC374 ; 74HCT374 est une bascule octale de type D déclenchée par front positif avec des sorties à 3 états. L’appareil dispose d’entrées d’horloge (CP) et d’activation de sortie (OE). Les bascules stockeront l’état de leurs entrées D individuelles qui répondent aux exigences de temps d’établissement et de maintien lors de la transition d’horloge (CP) BAS à HAUTE. Un niveau HIGH sur OE amène les sorties à adopter un état OFF à haute impédance. Le fonctionnement de l’entrée OE n’affecte pas l’état des bascules. Les entrées incluent également des diodes de serrage, ce qui permet d’utiliser des résistances de limitation de courant pour interfacer les entrées à des tensions supérieures à VCC.

Caractéristiques et avantages :

• Large plage de tension d’alimentation de 2,0 à 6,0 V

• Faible dissipation de puissance CMOS

• Haute immunité au bruit

• Niveaux d’entrée :

1. • Pour 74HC374 : niveau CMOS
2. • Pour 74HCT374 : niveau TTL

• Interface de bus octale

• Sorties non inverseuses à 3 états

• Registre positif 8 bits déclenché par front

• Entrée d’activation de sortie commune à 3 états

• Registre indépendant et fonctionnement du tampon à 3 états

• Conforme aux normes JEDEC:

1. • JESD8C (2,7 V à 3,6 V)
2. • JESD7A (2,0 V à 6,0 V)

• Les performances de verrouillage dépassent 100 mA selon JESD 78 Classe II Niveau B.

• Protection ESD :

1. HBM JESD22-A114F dépasse 2000 V
2. MM JESD22-A115-A dépasse 200 V

• Spécifié de -40 °C à +85 °C et de -40 °C à +125 °C

Vous pouvez télécharger la fiche technique :
