8X8 G CLICK (MIKROE-1306)

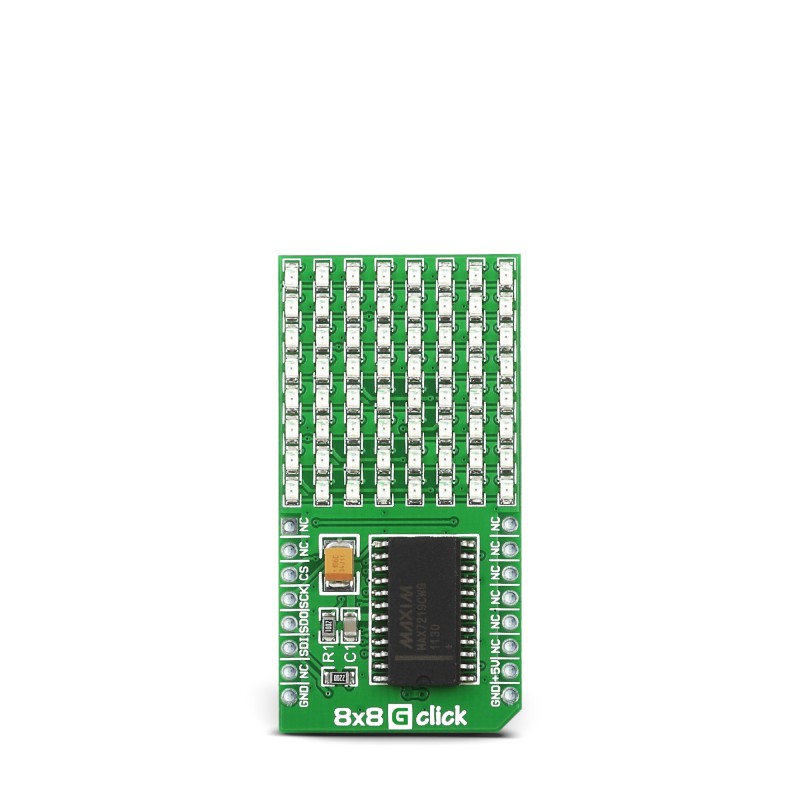

8×8 G click  est un afficheur matriciel à 64 LED Click Board ™, composé de LED SMD organisées en 8 rangées de 8 colonnes. Il possède un contrôle numérique de la luminosité en 16 étapes, il peut contrôler chaque LED de la matrice d’affichage indépendamment, il efface l’écran lors de la mise sous tension pour éliminer les défauts et il nécessite une seule résistance pour contrôler le courant à travers toutes les LED en même temps, ce qui simplifie la conception. 8×8 G click utilise un protocole de communication rapide SPI, permettant une réponse d’affichage rapide et sans décalage.

8×8 G click peut être utilisé comme sortie d’affichage ou de signalisation pour toute une gamme d’applications conçues pour afficher diverses informations ou graphiques sur l’écran à matrice de LED. En utilisant les fonctions fournies par MikroElektronika, il est possible de faire un scroller de texte de manière très simple, en augmentant considérablement les fonctionnalités du clic 8×8.

Utilisation:

Le composant principal principal du clic 8×8 est le MAX7129 , un pilote d’affichage à LED à 8 chiffres à cathode commune et interface série de  Maxim Integrated.. Il se compose de 8×8 cellules RAM pour stocker les données numériques, d’un décaleur de données 16 bits, d’une source de courant constant pour les segments de LED, d’un décodeur de registre d’adresses, du modulateur de largeur d’impulsion d’intensité, de la section de balayage de chiffres et enfin de la sortie de pilotes de LED. Ce circuit est principalement conçu pour piloter huit digits à 7 segments avec un segment de points supplémentaire (8 digits sur 8 segments), mais il peut également être utilisé pour piloter un ensemble d’affichages similaires, tels que des matrices à LED (par exemple, clic 8×8). , graphiques à barres, indicateurs de niveau, etc. Pour cette raison, les pilotes de sortie sont appelés sorties de chiffres et sorties de segments. Cette catégorisation reflète également la manière dont la mémoire interne est organisée. Le taux de balayage de l’affichage matriciel à LED est généralement de 800Hz.

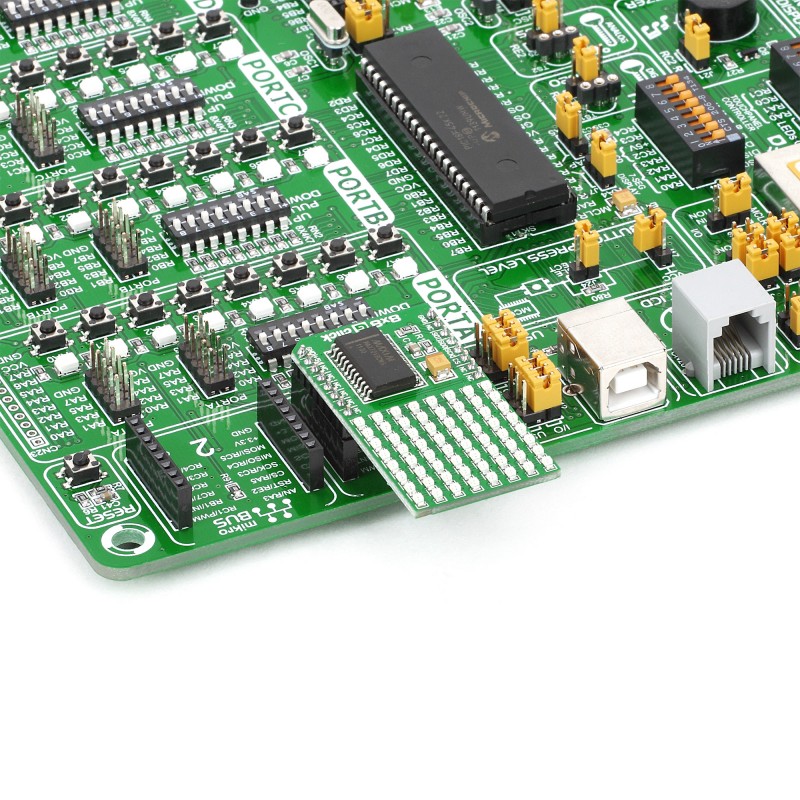

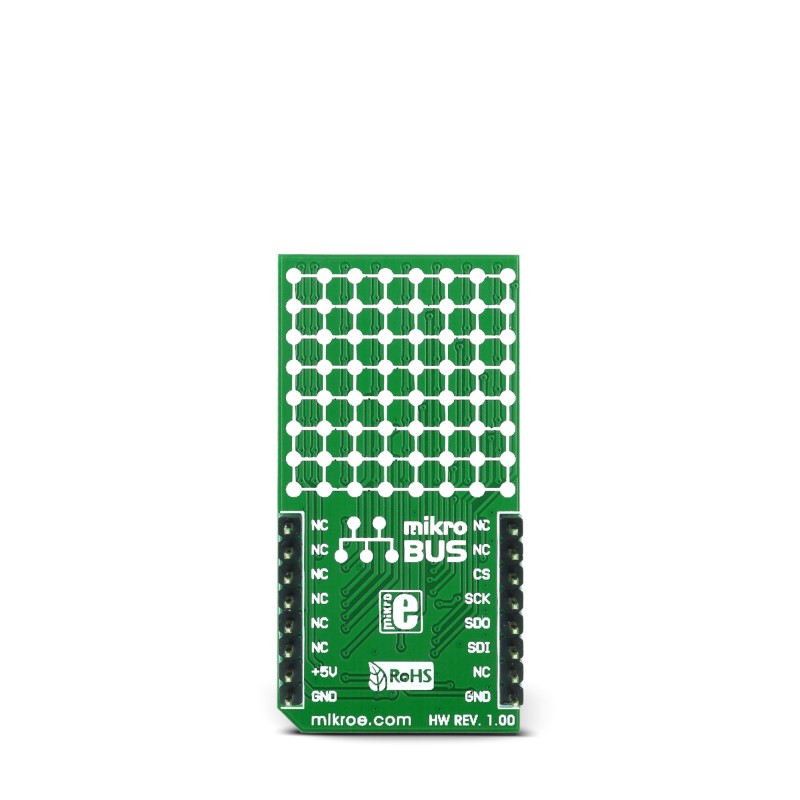

La communication se fait via l’interface SPI. Les données sont envoyées par la MCU hôte, via la broche DIN du MAX7129 IC, en paquets de 16 bits de large. Un signal d’horloge série doit être présent sur la broche CLK de ce CI et sa fréquence doit rester inférieure à 10 MHz. Les broches DIN et CLK sont acheminées vers les broches mikroBUS ™ SCK et MOSI afin qu’il puisse être facilement connecté au bus SPI de la MCU hôte. La broche DOUT peut être utilisée pour relier en chaîne plusieurs périphériques. Les données de la broche DIN sont reflétées sur la broche DOUT, mais avec un retard de 16,5 cycles. Cette broche est acheminée vers la broche mikroBUS ™ MISO. Contrairement au SPI standard, ce circuit intégré permet de synchroniser les données, indépendamment de la broche LOAD. Toutefois, le registre à décalage de 16 bits interne déplacer les données que sur un front montant de la broche de charge, ce qui doit se produire le 16 e front montant, et avant le 17 ème  front montant du signal d’horloge – sinon, les données actuelles sont ignorées et le registre à décalage s’attend à ce qu’un nouveau paquet de données 16 bits soit synchronisé. La broche LOAD est acheminée vers la broche CS du mikroBUS ™

Les données d’entrée sont synchronisées comme décrit ci-dessus, sous la forme de paquets de 16 bits. Ces paquets contiennent la commande et les données, toutes deux entrelacées à l’intérieur du paquet. Les 8 premiers bits sont les bits de données (D0 à D7), tandis que les quatre bits suivants contiennent l’adresse du registre (D8 à D11). Les quatre derniers bits sont ignorés par la logique interne (D12 à D15). Les données sont d’abord synchronisées en MSB, le premier bit reçu serait donc D15.

Un certain nombre de registres différents intégrés au MAX7129 IC sont utilisés pour exécuter diverses fonctions. Il dispose de registres permettant de définir les modes pour chaque chiffre, en le définissant en format décimal codé binaire (BCD) ou en l’absence de codage. Il possède un registre de limite de balayage, qui limite le balayage de l’affichage à un nombre arbitraire de chiffres, un registre de test qui active tous les segments de tous les chiffres, des registres permettant un contrôle de l’intensité en modifiant le cycle de travail du PWM, etc. sur. Il convient de noter que certains registres n’ont de sens que s’ils sont utilisés avec des éléments à 7 segments à LED. Il faut donc éviter de les utiliser dans le code, car la carte clic 8×8 est conçue comme un écran à LED matriciel. Vous trouverez plus d’informations sur les registres et leur utilisation dans la fiche technique du MAX7129.

Une résistance intégrée définit le courant de crête à travers les segments. Ce courant est ajusté en fonction des exigences des LED utilisées. La luminosité peut être modifiée en écrivant des données dans le registre d’intensité. Les 4 nibbles inférieurs de ce registre sont utilisés pour contrôler le cycle de travail PWM interne, permettant un contrôle de la luminosité en 16 étapes. Ce registre d’intensité affecte la luminosité globale, il est donc utilisé pour atténuer l’affichage entier en même temps.

Caractéristiques:
