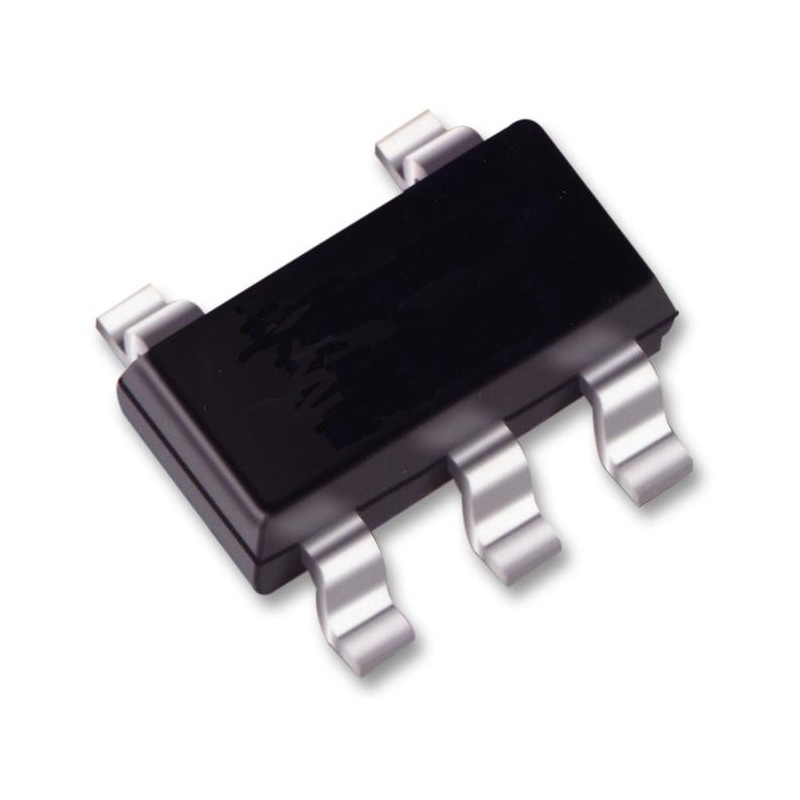

-Les amplificateurs opérationnels microPower CMOS de la série OPA336 sont conçus pour les applications alimentées par batterie. Ils fonctionnent sur une seule alimentation avec un fonctionnement aussi faible que 2,1 V. La sortie est rail à rail et oscille jusqu’à 3 mV des alimentations avec une charge de 100 kΩ. La plage de mode commun s’étend jusqu’à l’alimentation négative, idéale pour les applications à alimentation unique. Les versions simples, doubles et quadruples ont des spécifications identiques pour une flexibilité de conception maximale. En plus de leur petite taille et de leur faible courant de repos (20 µA/amplificateur), ils présentent une faible tension de décalage (125 µV max), un faible courant de polarisation d’entrée (1 pA) et un gain en boucle ouverte élevé (115 dB). Les conceptions doubles et quadruples comportent des circuits complètement indépendants pour une diaphonie la plus faible et une absence d’interaction. Les packages OPA336 sont le minuscule montage en surface SOT23-5 et le montage en surface SO-8. L’OPA2336 est disponible dans les boîtiers miniatures MSOP-8 à montage en surface, SO-8 à montage en surface et DIP-8. Le boîtier OPA4336 est le montage en surface SSOP-16 peu encombrant. Tous sont spécifiés de –40°C à +85°C et fonctionnent de –55°C à +125°C. Un macromodèle est disponible en téléchargement (sur www.ti.com) pour l’analyse de la conception.
Caractéristiques :
- FONCTIONNEMENT À ALIMENTATION UNIQUE
- SORTIE RAIL-À-RAIL (dans les 3 mV)
- microPOWER : IQ = 20µA/Amplificateur
- FORFAITS microTAILLE
- FAIBLE TENSION DE DÉCALAGE : 125µV max
- SPÉCIFIÉ DE VS = 2,3 V à 5,5 V
- VERSIONS SIMPLES, DOUBLE ET QUAD
APPLICATIONS
- INSTRUMENTS À BATTERIE
- DES APPAREILS PORTABLES
- APPLICATIONS À HAUTE IMPÉDANCE
- PRÉAMPLIS À PHOTODIODE
- INTÉGRATEURS DE PRÉCISION
- INSTRUMENTS MÉDICAUX
- ÉQUIPEMENT DE TEST
Vous pouvez télécharger la fiche technique :
Cliquez ici
