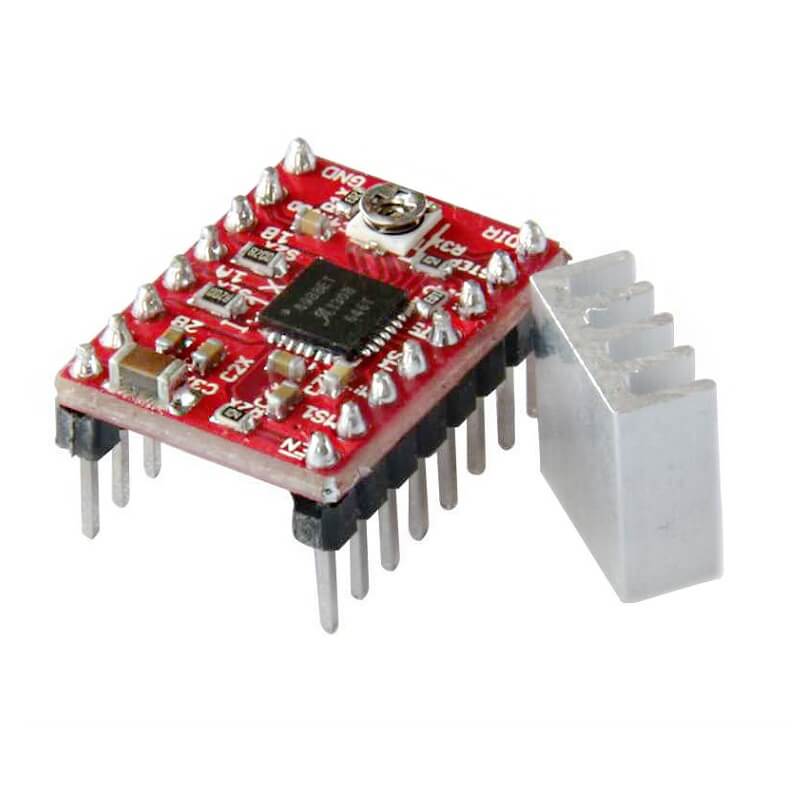

Ce module est basé sur le circuit A4988 permet de contrôler un moteur pas-à-pas bipolaire à partir d’une sortie PWM (vitesse des pas) et d’une sortie digitale (sens de rotation) d’un microcontrôleur (Arduino, etc).
Trois entrées permettent de sélectionner le mode de fonctionnement (pas complet, demi-pas, quart de pas, 1/8 de pas ou 1/16 de pas). Un potentiomètre permet de régler l’intensité de sortie (elle ne doit pas être supérieure à 70% de l’intensité nominale de votre moteur).
Remarques:
– ne pas débrancher/brancher de moteur lorsque le module est alimenté (destruction du module)
– un échauffement important du circuit intégré est possible et normal en fonctionnement
Alimentation:
– partie logique: 3 à 5,5 Vcc
– partie moteur: 8 à 35 Vcc
Sortie: 1 A par phase (2 A avec refroidisseur en Aluminium)
Protections contre:
– les surintensités
– les températures trop élevées.
Brochage de la commande avec une carte Arduino et un moteur pas à pas :
