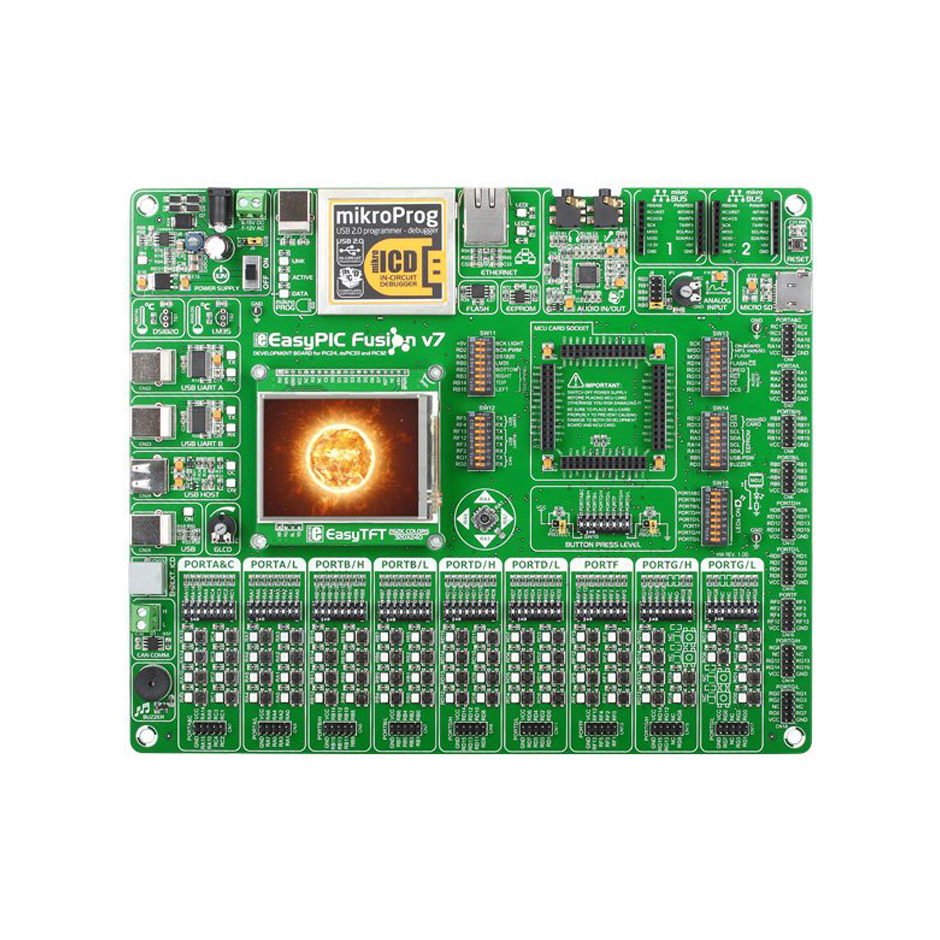

EasyPIC Fusion ™ v7 combine la prise en charge de trois architectures différentes: dsPIC33, PIC24 et PIC32 dans une seule carte de développement. Il contient de nombreux modules intégrés, notamment multimédia, Ethernet, USB, CAN et autres. Le programmateur et le débogueur mikroProg ™ intégrés prennent en charge 101 microcontrôleurs via des cartes MCU
Modules
Ethernet à bord
Le connecteur Ethernet (RJ-45) vous permet de développer des applications Ethernet.
USB / UART
Écrire des applications UART pour les ordinateurs portables aussi. Deux modules sont fournis USB-UART.
Écran tactile
La carte EasyTFT avec écran tactile vous permet de développer des applications multimédia.
Avertisseur sonore
Piezo Buzzer vous permet d’implémenter la fonction de signalisation audio dans votre prototype.
Espace de rangement
Les mémoires Flash série et EEPROM série sont disponibles en tant que stockage supplémentaire.
l’audio
Les prises d’entrée et de sortie audio sont connectées à la puce de codec mp3 intégrée.
Prises mikroBUS ™
Avec deux prises mikroBUS ™, vous pouvez ajouter des dizaines de nouvelles fonctionnalités à votre carte avec un minimum de réglages matériels. La collection de cartes Click compatibles mikroBUS se développe rapidement et conçues avec soin pour vous éviter de devoir effectuer des réglages compliqués. Il suffit de brancher votre carte, et vous êtes prêt à partir
Spécification de produit
| Applications | Développer et tester des microprogrammes, créer des prototypes, apprendre la programmation intégrée |
| Taille d’affichage | 2,8 « |
| Résolution | 320x240px |
| Contrôleur graphique | Intégré à l’intérieur du MCU |
| Écran tactile | Résistif |
| Architecture | PIC32 (32 bits), dsPIC / PIC24 (16 bits) |
| MCU | Carte MCU (sélectionnée) |
| Modules embarqués | Prises pour capteurs de température LM35 et DS1820, potentiomètres CAN, manette de commande |
| La programmation | MikroProg intégré pour le débogueur dsPIC et PIC24 et PIC32. |
| Espace de rangement | Serial FLASH (8 Mbits), Serial EEPROM (1024 octets), carte microSD |
| Son et audio | Buzzer piézo-électrique, codec audio MPEG VS1053, connecteurs audio |
| Extensibilité | 2 x prises mikroBUS, 2 x têtes IDC10 pour chaque port |
| L’intégration | Trous de montage |
| Tension d’entrée | 5V (via USB) ou 9-32V AC, 7-23V DC (via adaptateur) |
Programmation
mikroProg ™ est un programmeur rapide USB 2.0 avec un débogueur matériel In-Circuit de mikroICD ™. L’ingénierie intelligente permet à mikroProg ™ de prendre en charge tous les microcontrôleurs dsPIC33, PIC24 et PIC32 Microchip®. Des performances exceptionnelles et une utilisation facile font partie de ses principales fonctionnalités.
Le débogueur mikroICD ™ vous permet d’exécuter votre programme sur le microcontrôleur hôte et d’afficher les valeurs des variables, les registres de fonctions spéciales (SFR), les mémoires RAM, CODE et EEPROM, ainsi que l’exécution de code sur du matériel. Que vous soyez débutant ou professionnel, cet outil puissant avec un ensemble de commandes pratiques vous permettra de localiser rapidement les bogues. MikroICD ™ est l’un des outils de débogage les plus rapides et les plus fiables du marché.
mikroProg Suite ™ pour PIC®
Le programmateur mikroProg ™ intégré a appelé mikroProg Suite ™ pour PIC®. Ce logiciel est utilisé pour les familles de microcontrôleurs Microchip®, notamment PIC10, PIC12, PIC16, PIC18, dsPIC30 / 33, PIC24 et PIC32. Le logiciel une interface intuitive et la technologie de programmation SingleClick ™.
Manuel d’utilisation Suite
mikroProg Suite logicielle
Manuel d’utilisation mikroIC
Pilotes mikroProg
Les logiciels et pilotes de programmeur mikroProg Suite ™ sont certifiés pour les systèmes d’exploitation Windows XP, Windows Vista, Windows 7 et Windows 8.
MCU pris en charge
