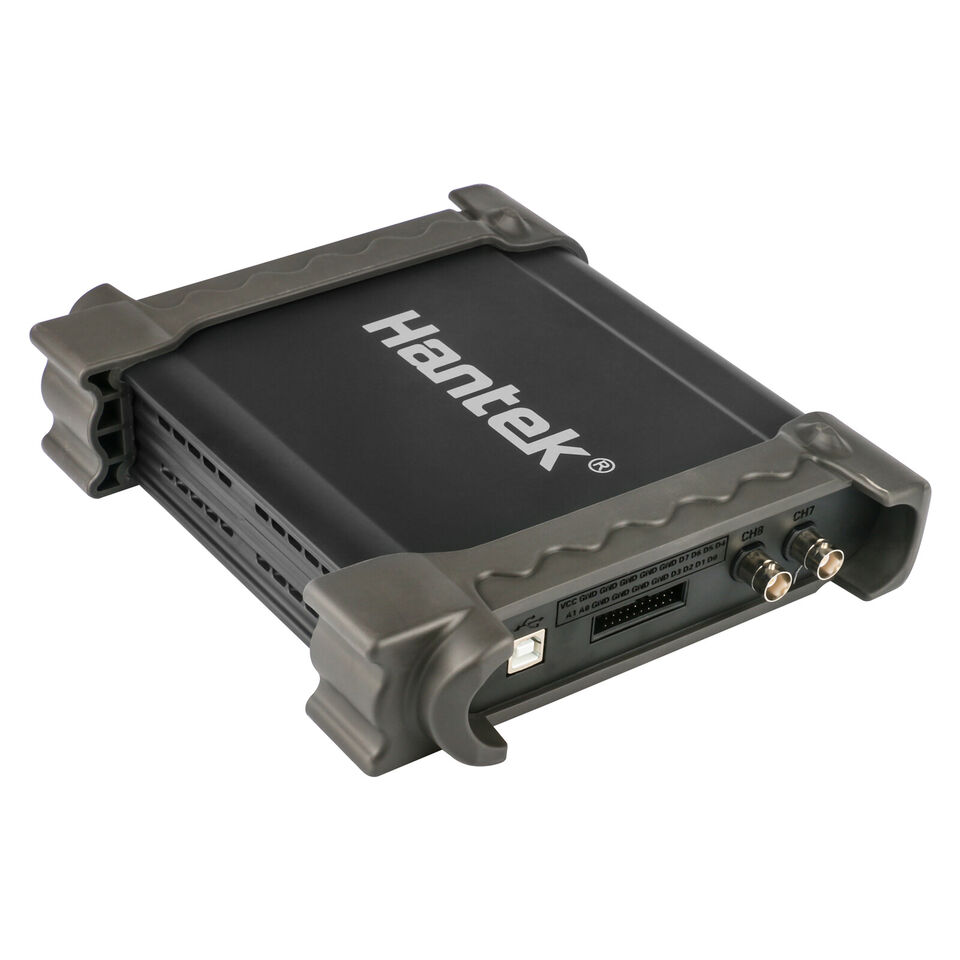

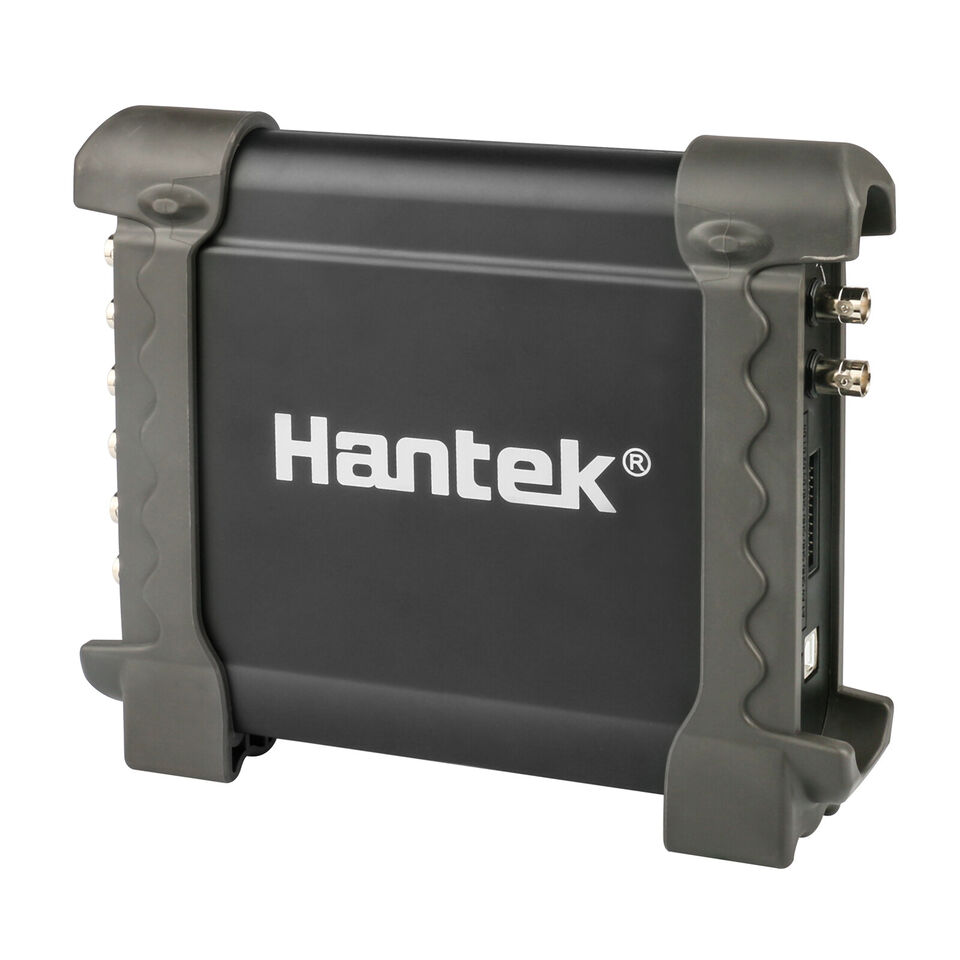

Modèle Hantek1008
Mode oscilloscope
Système vertical
Canal analogique 8
Impédance d’entrée Résistance : 1MO
Sensibilité d’entrée 10 mV/div à 5 V/div
Couplage d’entrée
Résolution en courant continu 12 bits Profondeur de mémoire
du système horizontal
4K
Max. Entrée 400 V (crête CC + CA)
Taux d’échantillonnage en temps réel 2,4 MSa/s
Plage de base de temps 1 ns/div à 20 000 s/div (1-2-5 séquences)
Base de temps de précision 50 ppm ± Plage de base
du système de déclenchement
1 ns/div à 20 000 s/div ( 1-2-5 séquences)
Base de temps de précision 50 ppm ±
Source de déclenchement CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
Mode de déclenchement Mode bord
XY
Axe X Entrée CH1
Axe d’entrée CH2
Curseurs et mesure de
tension de mesure Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vmed, Vrms, Vcrms, Preshoot, Temps de dépassement Fréquence de mesure, Période, Temps de
montée, Temps de descente, Largeur positive, Largeur négative, cycle de service
Curseurs de mesure Horizontal, Vertical, Piste, Modes de mesure automatique
Forme d’onde du signal de processus +, -, X, ÷, FFT, Invert
Plage de tension
10 mV à 5 V/div @ x 1 sonde 100 mV à
50 V/div @ x 10 sonde
10 V à 5 000 V/div @ x 1 000 sonde
100 V à 50 000 V/div @ x 10000 sonde
200mV à 100V/div à 20h01
Plage de courant 100mA à 50,0A/div à CC65 (20A)
1000mA à 500,0A/div à CC65 (65A)
1A à 100,0A/div à CC650 (60A)
1A à 200. 0A/div @ CC1100 (100A)
10A à 2000,0A/div @ CC1100 (1100A)
FFT rectangulaire, Hanning, Hamming, fenêtre Blackman
Mathématiques Addition, soustraction, multiplication, division Générateur Canal
programmable 8 Niveau de sortie LVTTL Plage de fréquence 0-250 kHz USB 2.0 interface Alimentation Aucune alimentation supplémentaire requise Taille et poids 185 x 150 x 27 (mm) ; 0,35 kg
