Description :
LC 5A plus-Module de capteur de protection de courantUtilise le transformateur de courant pour collecter le signal ca pour réaliser la sortie de signal de surintensité de relais dans 0-5A. Relais tirer en cas de surintensité, relais libéré sans surintensité. Les utilisateurs peuvent utiliser le relais COM, NC, pas trois ports pour contrôler le circuit externe allumé et éteint, afin d’obtenir une protection contre les surintensités.
2.TLa fonction et les caractéristiques
1, tension de fonctionnement: DC12V;
2, courant de fonctionnement: <20MA;
3, gamme de fréquence de fonctionnement: 20Hz ~ 400Hz
4, mode de sortie: sortie de signal de commutateur;
5, diamètre Maximum de fil de détection: 5.2mm;
6, trou de montage: le diamètre du trou est de 3mm, la distance du trou est de 52.5mm;
7,FonctionnementEnvironnement: -40 ℃ ~ + 85 ℃;
8, la résolution de détection actuelle peut changer le paramètre des paramètres de résistance;
9, sortie de signal de commutation de surintensité de sortie;
10, point critique d’arrangement de signal de surintensité réglable, la plage de détection actuelle AC0.3A-5A;
- Introduit le matériel et les instructions

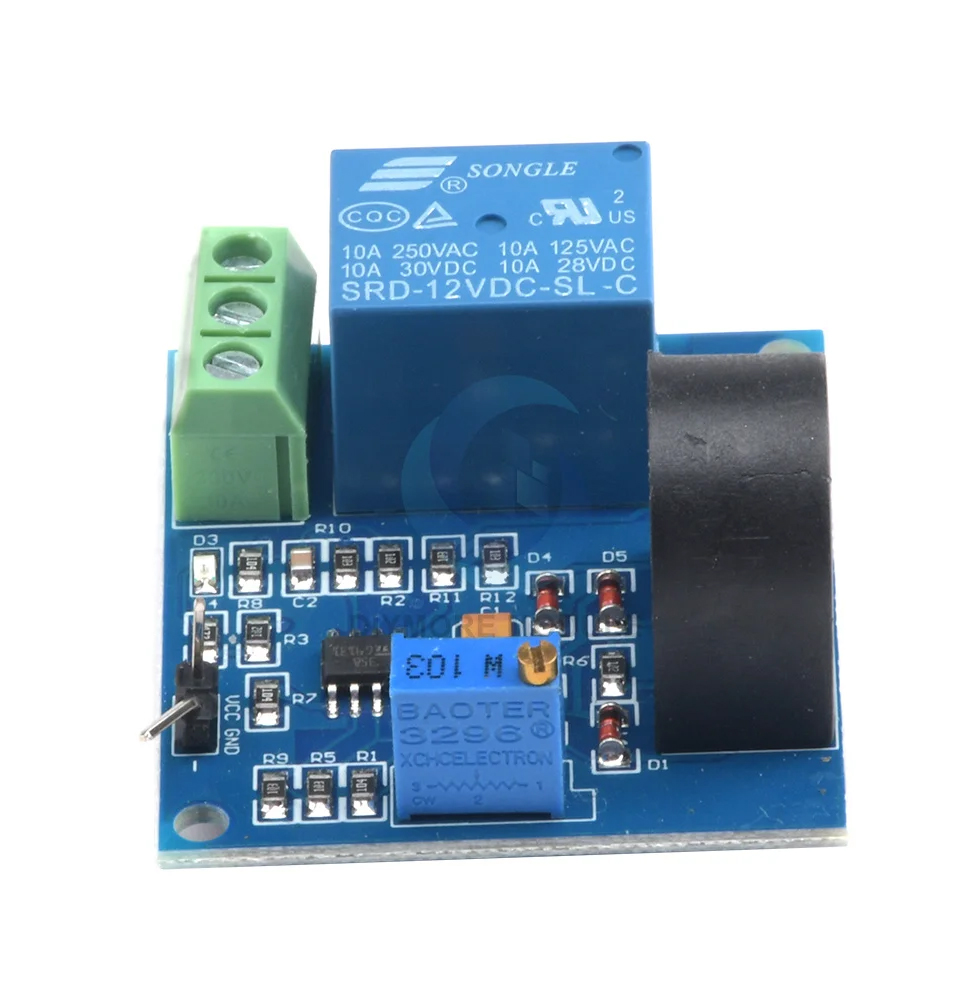

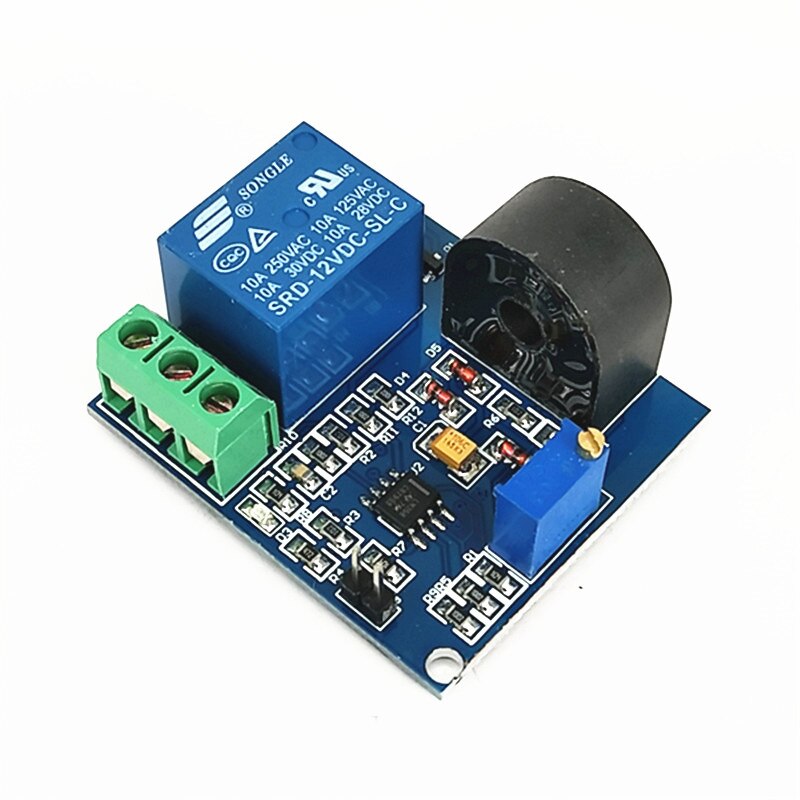

Taille du conseil: 38*44mm
Description de la fonction du conseil:
TDescription de l’interface:
Scr:OperatTension d’ing positive;
GND: opératTension d’ingNEgative;
Non: normalement ouvert, le relais tire avant la déconnexion NO et COM, court-circuit après l’aspiration;
COM: commun, interface commune de relais;
NC: normalement fermé, le relais avant le court-circuit NC et COM, retirer après;
Utilisation des instructions:
En réglant le potentiomètre pour régler le point de protection contre les surintensités, le réglage dans le sens horaire réduit le courant de détection.
Comme soufflet:
1, mesuré le fil à travers le transformateur de courant, connectez VCC et GND à l’alimentation DC12V;
2, ajuster le potentiomètre, lorsque vous entendez le son du relais tirer (peut être mesuré avec un multimètre COM et non si a été allumé, si connecté au relais signifie activé), puis réduire ou couper le courant qui traverse le fil testé, Si le relais libère à ce moment ce point de protection contre les surintensités a été identifié (disponible pour la mesure multimètre COM et NC si elle est connectée, si elle est connectée au moyen-relais a été libérée);
3, lorsque réduire ou couper le courant qui traverse le fil, le relais n’est pas libéré, devra toujours continuer à ajuster le potentiomètre pour trouver le point de protection contre les surintensités.
