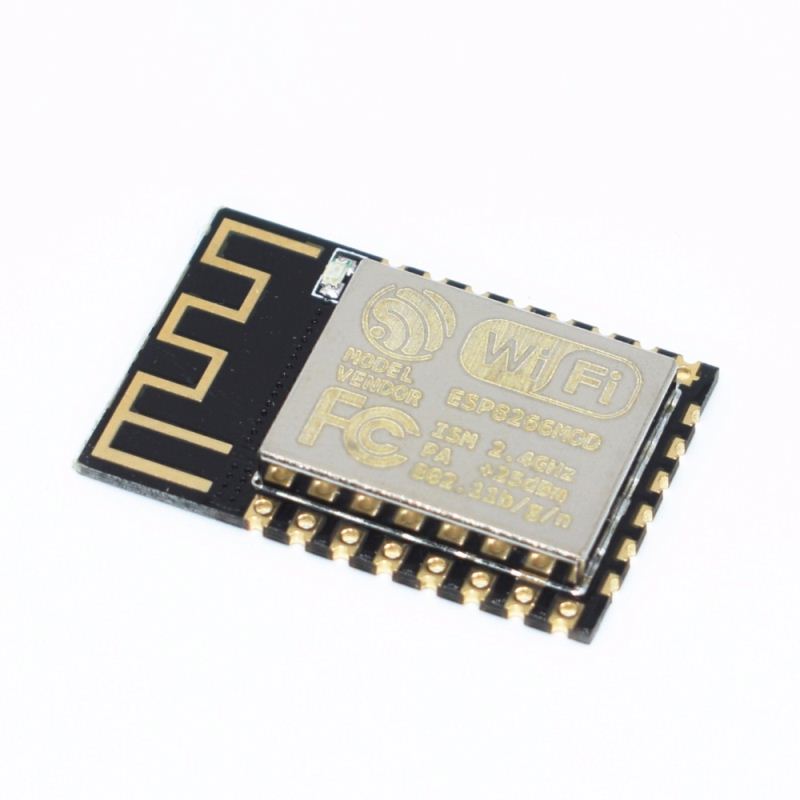

ESP8266 C’est une toute petite carte qui contient un processeur tournant à 80MHz, une puce WI-FI avec son antenne, un port série et des GPIO (entrées/sorties),Le microcontrôleur est cadencé à 80Mhz par un processeur 32bits RISC avec 96K de RAM et une mémoire flash de 512Ko à 4Mo selon les modèles. pour les GPIO il differe d’un modeles a l’autre ,de 1 à plus de 16 I/O. Il dispose d’une connectivité Wifi 802.11 b/g/n supportant le WEP, WPA/2/WPS et réseau ouvert et 16 GPIO dont le support du SPI, I²C, UART et un port ADC (pour les I/O analogiques).
Les differents modeles de l ‘ESP8266 :
Tableau comparatif entre Arduino et le ESP8266 :
| Arduino Uno | ESP8266 | |
|---|---|---|
|
Micro-contrôleur |
ATmel ATmega328p | Tensilica Xtensa LX106 |
|
Espace d’adressage |
8bits | 32bits |
|
Fréquence d’horloge |
16 MHz | 80 MHz |
|
Mémoire flash |
32 kio | aucune |
|
Mémoire RAM |
2 kio | 96 kio |
|
E/S numérique |
18 (5V) dont 6 PWM | 16 (3,3V), toutes PWM |
|
Entrées analogiques |
5 (10 bits) | 1 (10 bits, 1V max ) |
|
Communication |
1x UART;1x I2C; 1x SPI | 1,5x UART ;1x I2C; 1x SPI |
Exemple de monage ESP8266 avec 2 capteur de temperature DS18B20 ,Capteur de Pression BMP180 et capteur d’humidité :
