OLED B CLICK (MIKROE-1650)

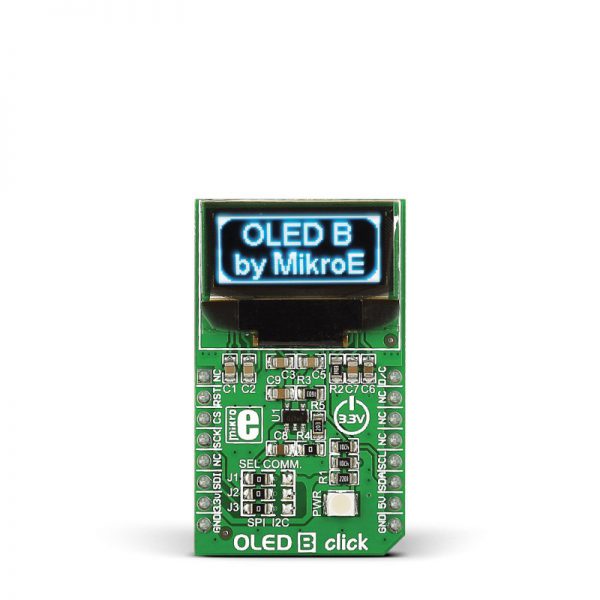

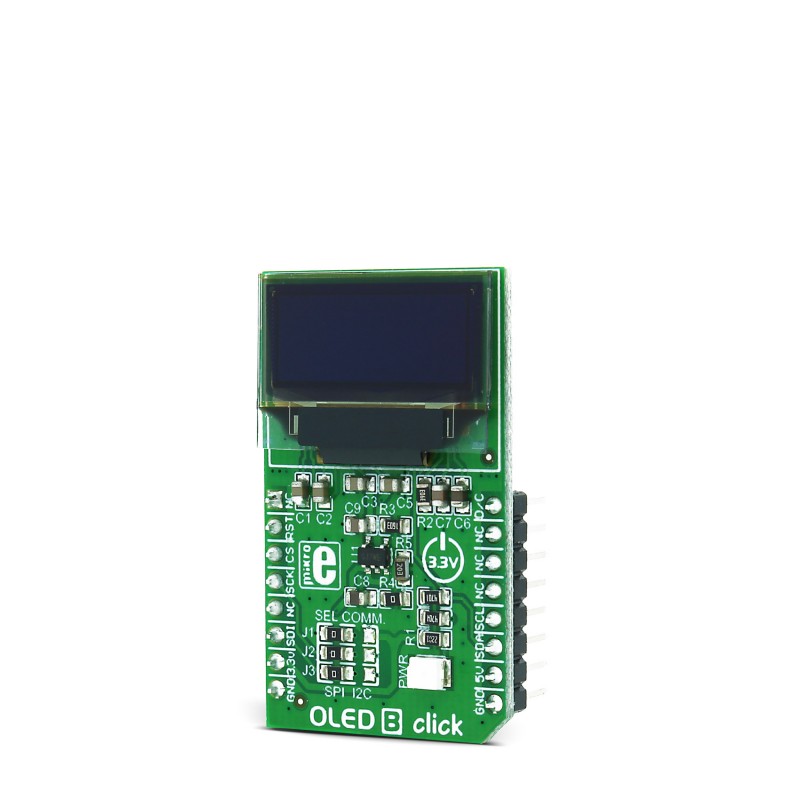

OLED B click  comporte un écran OLED à matrice passive monochrome bleu de 96 x 39 px. L’écran est lumineux, a un angle de vision large et une faible consommation d’énergie. Pour piloter l’affichage, OLED B click comporte un   contrôleur SSD1306 . Ses fonctionnalités intégrées incluent le contrôle du contraste, l’affichage d’image normal ou inverse, les fonctions de défilement vertical et horizontal, etc. Le clic OLED B peut communiquer avec la MCU de la carte cible via les lignes SPI ou I2C MikroBUS. Vous basculez entre les options de sortie en ressouder les cavaliers SEL COMM intégrés (J1, J2 et J3) à la position appropriée. Le clic OLED B utilise une alimentation 3,3V.

OLED B click.pdf
