Description :
The TPS5450 is a high-output-current PWM converter that integrates a low-resistance, high-side N-channel MOSFET. Included on the substrate with the listed features are a high-performance voltage error amplifier that provides tight voltage regulation accuracy under transient conditions; an undervoltagelockout circuit to prevent start-up until the input voltage reaches 5.5 V; an internally set slow-start circuit to limit inrush currents; and a voltage feedforward circuit to improve the transient response.
Using the ENA pin, shutdown supply current is reduced to 18 μA typically. Other features include an active-high enable, overcurrent limiting, overvoltage protection and thermal shutdown. To reduce design complexity and external component count, the TPS5450 feedback loop is internally compensated.
The TPS5450 device is available in a thermallyenhanced, 8-pin SOIC PowerPAD package. TI provides evaluation modules and software tool to aid in achieving high-performance power supply designs to meet aggressive equipment development cycles.
- Large plage de tension d’entrée : 5,5 V à 36 V
- Courant de sortie continu jusqu’à 5 A (6 A en crête)
- Rendement élevé supérieur à 90 % grâce au commutateur MOSFET intégré de 110 mΩ
- Large plage de tension de sortie : réglable jusqu’à 1,22 V avec une précision initiale de 1,5 %
- La compensation interne minimise le nombre de pièces externes
- Fréquence de commutation fixe de 500 kHz pour une petite taille de filtre
- Courant d’alimentation d’arrêt de 18 μA
- Régulation de ligne améliorée et réponse transitoire par anticipation de tension d’entrée
- Système protégé par une limitation de surintensité, une protection contre les surtensions et un arrêt thermique
- Plage de température de jonction de fonctionnement de –40 °C à 125 °C
- Disponible en petit boîtier SOIC PowerPAD™ à 8 broches thermiquement amélioré.

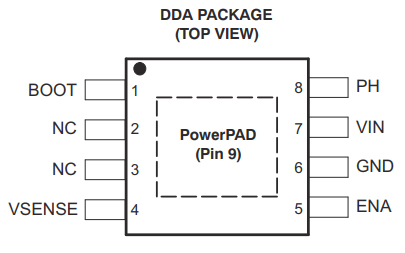

Boîtier PowerPAD™
Application :
- High density point-of-load regulators
- LCD displays, plasma displays
- Battery chargers
- 12-V and 24-V distributed power systems
Vous pouvez télécharger la fiche technique :
Cliquez ici
