Descriptifs :
EG2104S est un transistor MOS économique avec fonction SD, puce dédiée au transistor IGBT Gate Drive, circuit de traitement d’entrée de signal logique intégré, circuit de contrôle de zone morte, circuit de déplacement de niveau, circuit de filtre d’impulsion et circuit d’entraînement de sortie, dédié au contrôleur de moteur sans balais, à l’alimentation. Alimentation du circuit d’entraînement DC-DC.
Caractéristique
- Conception d’alimentation à suspension haut de gamme, supporte une tension jusqu’à 600 V
- S’adapte aux tensions d’entrée de 5 V, 3,3 V
- Prise en charge de fréquence maximale 500 KHZ
- Alimentations côté VCC et VB avec protection contre les sous-tensions
- Plage de tension VCC côté bas 10 V-20 V
- Capacité de courant de sortie IO+/- 1,0 A/1,5 A
- Circuit de contrôle de zone morte intégré
- Le canal d’entrée SD est actif à un niveau bas, ce qui désactive le
- Sorties HO et LO.
- Moins de périphériques

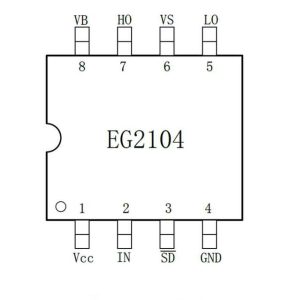

- Formulaire de colis : SOP-8
Applications :
- Mobile power supply high voltage fast charge switching power supply
- Wireless charging drive variable frequency pump controller
- DC-DC power supply
- Brushless motor driver
- High voltage Class-D power amplifier

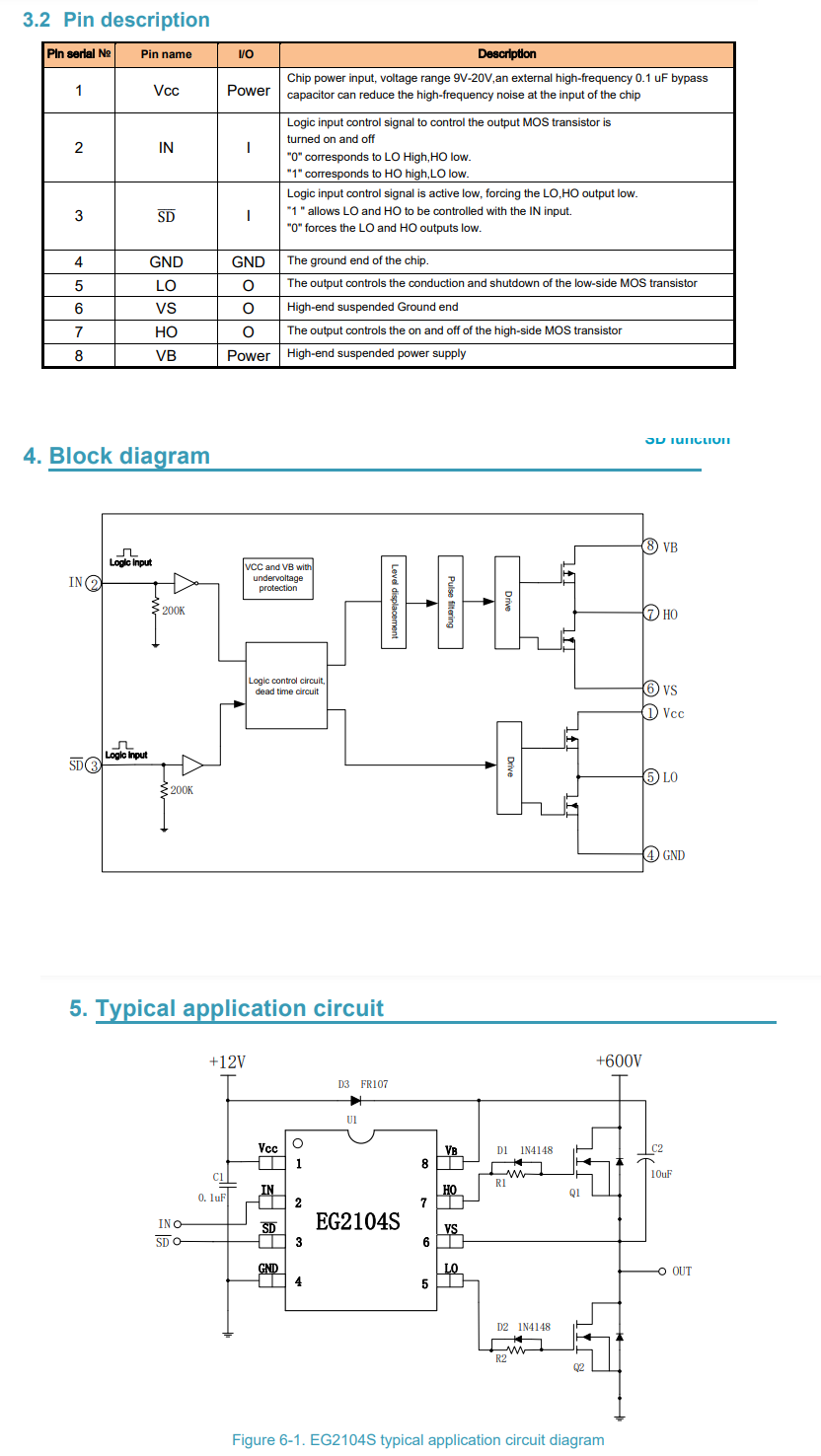

Vous pouvez télécharger la fiche technique :
Cliquez ici
