Descriptions :

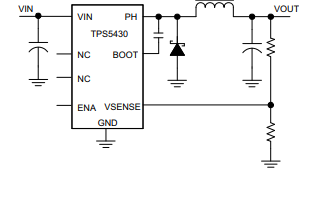

En tant que membre de la famille SWIFT™ de régulateurs DC/DC, le TPS5430 est un convertisseur PWM à courant de sortie élevé qui intègre un MOSFET canal N côté haut à faible résistance. Le substrat présentant les caractéristiques répertoriées comprend un amplificateur d’erreur de tension haute performance qui offre une précision de régulation de tension stricte dans des conditions transitoires ; un circuit de verrouillage en cas de sous-tension pour empêcher le démarrage jusqu’à ce que la tension d’entrée atteigne 5,5 V ; un circuit de démarrage lent réglé en interne pour limiter les courants d’appel ; et un circuit d’anticipation de tension pour améliorer la réponse transitoire.
Les autres fonctionnalités incluent une activation active élevée, une protection contre les surintensités et un arrêt thermique. Pour réduire la complexité de la conception et le nombre de composants externes, la boucle de rétroaction du TPS5430
est compensée en interne.
Le dispositif TPS5430 est disponible dans un boîtier SOIC PowerPAD T™ à 8 broches thermiquement amélioré et facile à utiliser. TI fournit des modules d’évaluation et l’outil logiciel SWIFT™ Designer pour aider à réaliser rapidement des conceptions d’alimentation hautes performances afin de répondre aux cycles de développement d’équipements agressifs.
Caractéristiques :
- Large plage de tension d’entrée : 5,5 V à 36 V
- Courant de sortie continu jusqu’à 3 A (4 A en crête)
- Rendement élevé jusqu’à 95 % grâce au commutateur
- MOSFET intégré de 110 m2
- Large plage de tension de sortie : réglable jusqu’à 1,22
- V avec une précision initiale de 1,5 %
- La compensation interne minimise le nombre de pièces externes
- Fréquence de commutation fixe de 500 kHz pour une petite taille de filtre
- Régulation de ligne et réponse transitoire améliorées grâce au feed-forward de tension d’entrée
- Système protégé par une limitation de surintensité et un arrêt thermique -40°C à 125°C
- Plage de température de jonction de fonctionnement
- Disponible en petit boîtier SOIC PowerPAD™ à 8 broches thermiquement amélioré
Applications
- Consommateur : décodeur, DVD, écrans LCD
- Alimentations audio industrielles et automobiles
- Chargeurs de batterie, alimentation LED haute puissance,
- Systèmes d’alimentation distribués 12 V/24 V
Vous pouvez télécharger la fiche technique :
Cliquez ici
