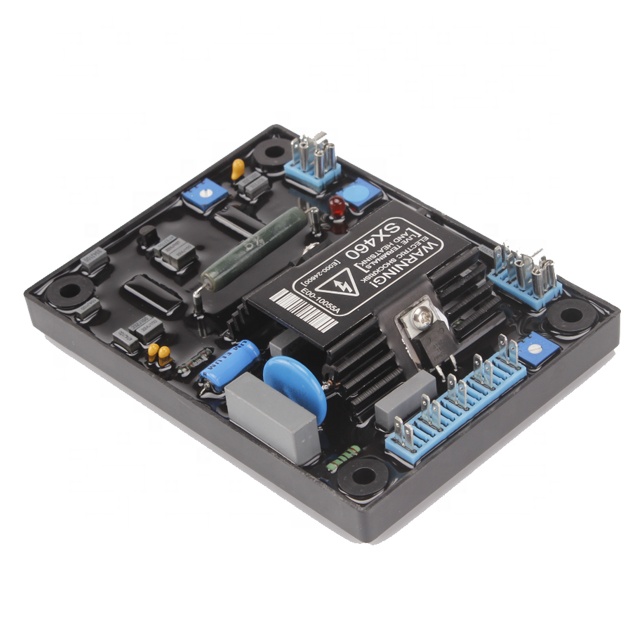

SX460 AVR REGULATEUR DE TENSION AUTOMATIQUE

SX460 est un thyristor de type phase-restreint à  demi- onde, un régulateur de tension automatique (AVR) et fait partie du système d’excitation pour un générateur sans balais (‘brushless’). En plus de réguler la tension du groupe électrogène, le circuit AVR comprend des fonctionnalités de protection contre la perte de détection et de sous-vitesse. La puissance d’excitation est dérivée directement des bornes du générateur.
L’accumulation d’une tension positive à partir de niveaux résiduels est assurée par l’utilisation de semi-conducteurs efficaces dans les circuits del’AVR.L’AVR est en contact avec la bobine du stator principal et la bobine d’excitation afin de fournir un contrôle en boucle fermée de la tension desortie avec une régulation de charge de + / -1,0%.
En plus d’être alimenté à partir du stator principal, l’AVR tire également une tension d’échantillonnage à partir de la bobine de sortie à des fins de contrôle de tension. En réponse à cette tension d’échantillonnage, l’AVR commande l’énergie fournie au champ d’excitation, et donc au champ principal, pour maintenir la tension de sortie de la machine dans les limites spécifiées, en compensant la charge, la vitesse, la température et le facteur de puissance du générateur.
Un circuit de mesure de fréquence surveille en permanence la sortie du groupe électrogène et protège contre une sous-vitesse du système d’excitation en sortie, en réduisant la tension fournie en sortie proportionnellement à la vitesse en dessous d’un seuil pré-réglable.
Un ajustement manuel est prévu pour le réglage d’usine du coude de sous-fréquence (UFRO). Sur le terrain cette valeur peut se régler facilement pour 50 ou 60 Hz en cliquant sue des liens ‘bouton’.
La possibilité de raccordement d’un régleur de tension à distance, permettant le contrôle fin du groupe électrogène par l’utilisateur.
