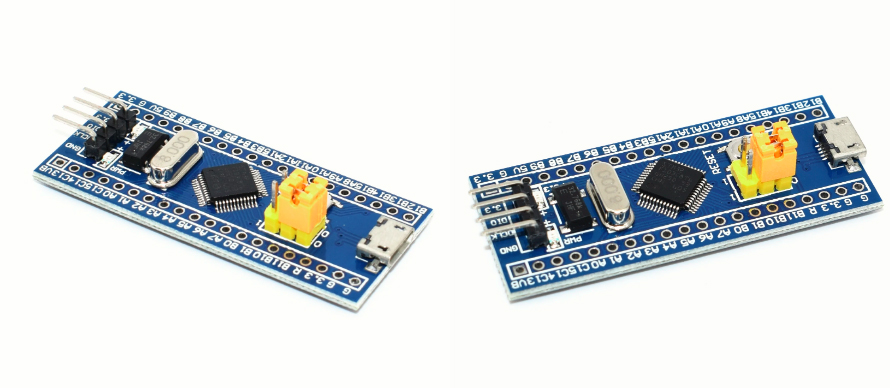

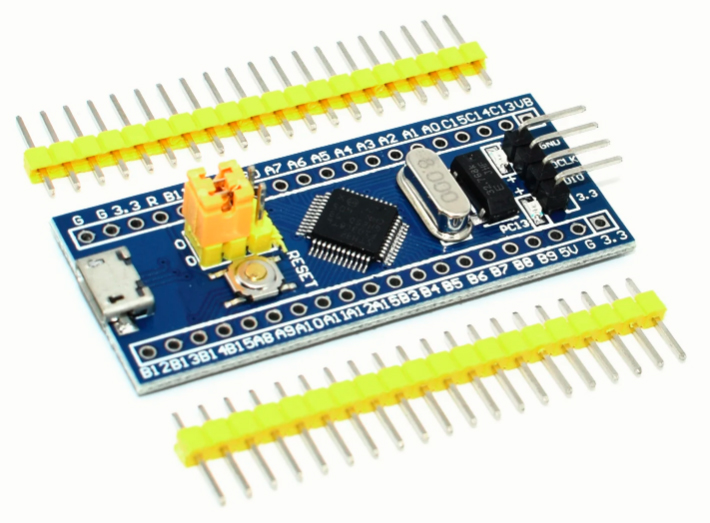

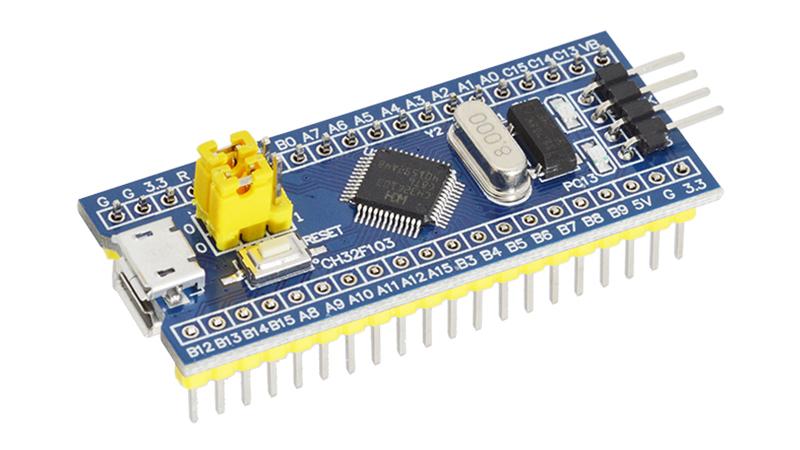

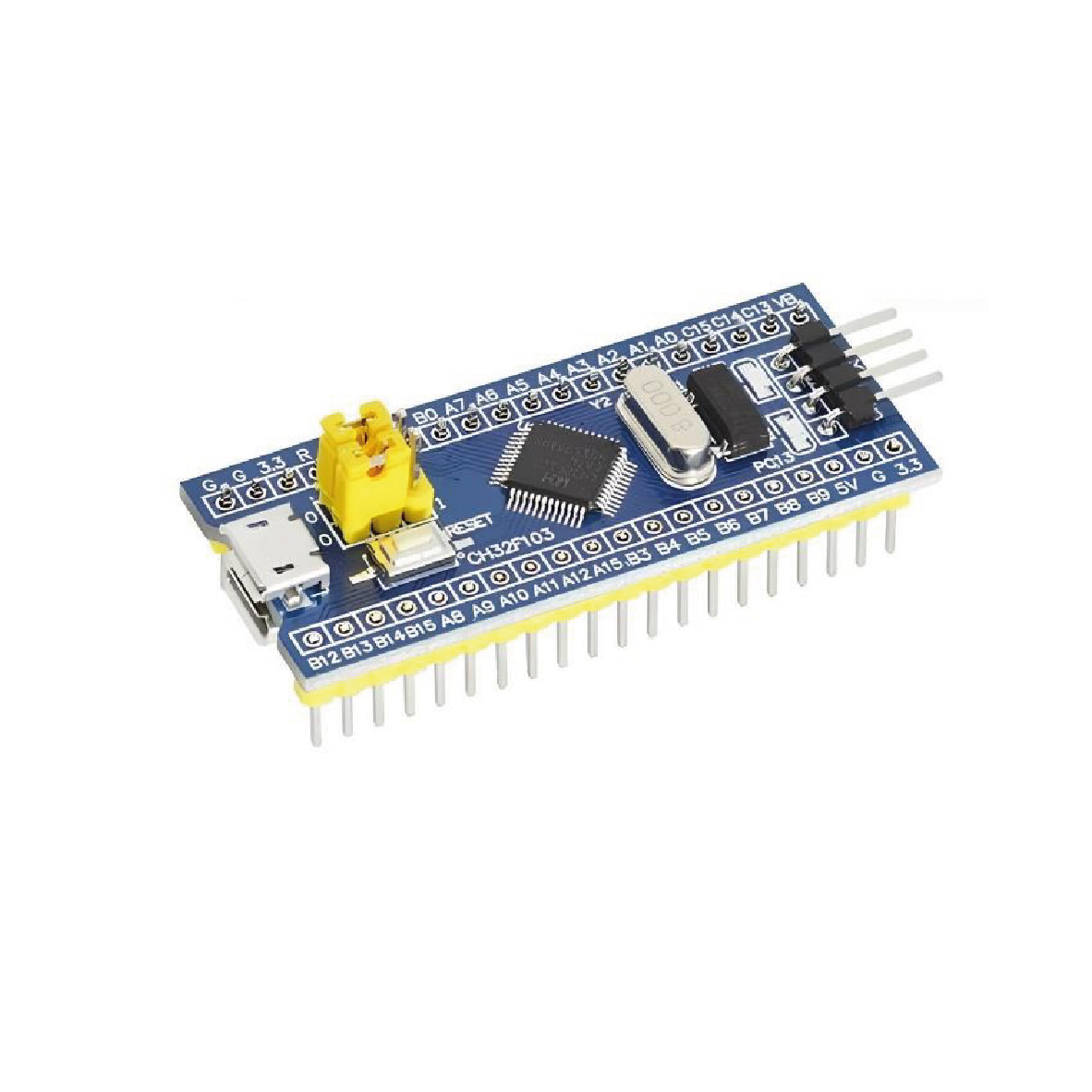

Présentation du produit : Il s’agit d’une puce de base basée sur la carte centrale ARM CS32F103C8T6, les caractéristiques sont les suivantes : |
Description de la puce :
1, 32F103C8T6
Type de boîtier : LQFP ;
Nombre de broches : 48 ;
Noyau : Cortex-M3 ;
Fréquence de fonctionnement : 72 MHz ;
Ressources de stockage : Flash 64 Ko, SRAM 20 Ko ;
Ressources d’interface : 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports E/S,
Conversion analogique-numérique : 2x ADC (12 bits/16 canaux)
Minuteries : 3 minuteries générales et 1 minuterie avancée
Téléchargement de débogage : Prise en charge de l’interface de débogage JTAG / SWD à télécharger, prise en charge d’IAP.
2, RT9193 : puce de régulateur 3,3 V, la sortie maximale de 300 mA.
Description de l’interface :
1, interface SWD : prise en charge de la simulation, du téléchargement et du débogage.
2, interface USB Mirco : alimentation et communication USB, ne prend pas en charge le téléchargement.
3, interface USART1 : USART1 peut être utilisé pour télécharger le programme ou utiliser USART1 pour la communication.
4, interface de broche MCU : conduit toutes les broches de port d’E/S, facile à connecter avec des périphériques.
Interface d’entrée et de sortie d’alimentation 5, 5 V et 3,3 V : couramment utilisée dans l’alimentation externe, ou avec d’autres modules pour le traitement du sol commun
Autre description de l’appareil :
1, LED d’alimentation (PWR) : état de l’indicateur d’alimentation, peut déterminer si l’alimentation est écurie.
2, la LED utilisateur (PC13) : pour faciliter le test de sortie E/S ou indiquer le programme en cours d’exécution.
3, commencez à sauter, choisissez le mode de programmation : (1, la mémoire flash utilisateur 2, SRAM 3, mémoire système).
4, bouton de réinitialisation : puce de réinitialisation pour le programme utilisateur.
5, 8M Crystal : La fréquence peut être réglée pour que le système soit cadencé à 72 MHz.
