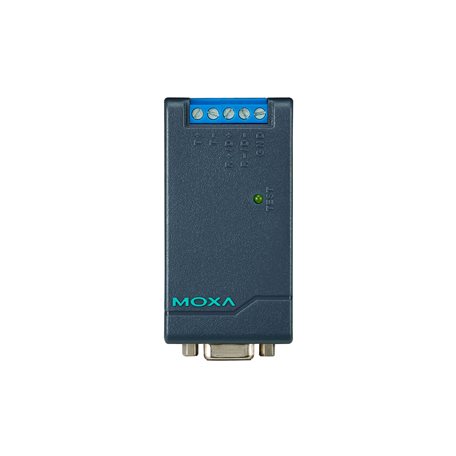

TCC-80I MOXA CONVERTISSEUR RS232VERS RS422/485

• • Bornier de connecteur
  • des ports 2
  • Normes de série
  • RS-232
    RS-422
    RS-485
  • Isolement
    • 2 kV
  • Contrôle de direction des données RS-485
    • ADDC (contrôle automatique de la direction des données)
  • Terminateur pour RS-485
    • N/A, 120 ohms, 120 kilo-ohms
  • Débit en bauds
    • 300 bps à 115,2 kbps

  Signaux série

  • RS-422
    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-4w
    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-2w
    • Données+, Données-, GND
  • RS-232
    • TxD, RxD, GND

  Paramètres de puissance

  • Courant d’entrée
    • 20 mA à 5 à 12 VCC
  • Tension d’entrée
    • 5 à 12 VCC
  • des entrées de puissance
    • 1
  • Protection contre les surcharges de courant
    • Soutenu
  • Source de puissance d’entrée
    • Prise d’entrée d’alimentation

  Caractéristiques physiques

  • Logement
    • Couvercle supérieur en plastique, plaque inférieure en métal
  • Indice de protection IP
    • IP30
  • Dimensions
    • 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 pouces)
  • Poids
    • 50 g (0,11 lb)
  • Installation
    • Bureau

  Limites environnementales

  • Température de fonctionnement
    • 0 à 60 °C (32 à 140 °F)
  • Température de stockage (emballage inclus)
    • -20 à 75°C (-4 à 167°F)
  • Humidité relative ambiante
    • 5 à 95 % (sans condensation)

  Normes et certifications

  • CEM
    • EN 55032/35
  • je
    • CISPR 32, FCC Partie 15B Classe A
  • EMS
    • IEC 61000-4-2 ESD : Contact : 4 kV ; Air : 8 kV
      IEC 61000-4-3 RS : 80 MHz à 1 GHz : 3 V/m
      IEC 61000-4-4 EFT : Puissance : 1 kV ; Signal : 0,5 kV
      IEC 61000-4-5 Surtension : Puissance : 1 kV
      IEC 61000-4-6 CS : 150 kHz à 80 MHz : 3 V/m ; Signal : 3 V/m
      IEC 61000-4-8 PFMF
  • Essais environnementaux
    • CEI 60068-2-1
      CEI 60068-2-3
  • Sécurité
    • UL 60950-1
  • Vibration
    • CEI 60068-2-6

  MTBF

  • Temps
    • 2 781 161 heures
  • Normes
    • Telcordia (Bellcore), Royaume-Uni
