Description :

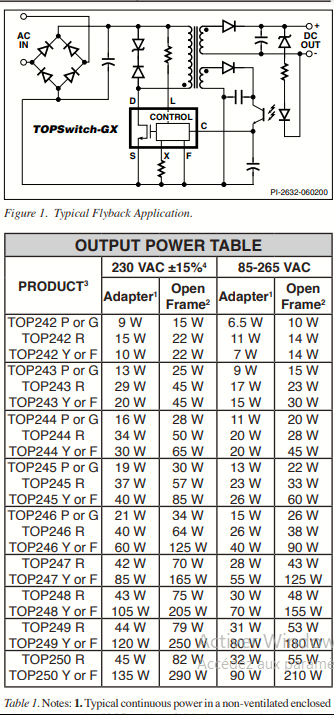

TOPSwitch-GX utilise la même topologie éprouvée que TOPSwitch, intégrant de manière rentable le MOSFET de puissance haute tension, le contrôle PWM, la protection contre les pannes et d’autres circuits de contrôle sur une seule puce CMOS. De nombreuses nouvelles fonctions sont intégrées pour réduire le coût du système et améliorer la flexibilité de conception, les performances et l’efficacité énergétique.
Selon le type de boîtier, 1 ou 3 broches supplémentaires sur les bornes DRAIN, SOURCE et CONTROL standard de TOPSwitch
permettent les fonctions suivantes : détection de ligne (OV/UV, alimentation avant de ligne/réduction DCMAX), limite de courant précise réglée en externe, marche à distance. /OFF, synchronisation sur une fréquence externe inférieure et sélection de fréquence (132 kHz/66 kHz).
Tous les types de boîtiers offrent les fonctionnalités transparentes suivantes :
démarrage progressif, fréquence de commutation de 132 kHz (automatiquement réduite à faible charge), instabilité de fréquence pour des EMI plus faibles, DCMAX plus large, arrêt thermique hystérétique et boîtiers de fuite plus grands. De plus, tous les paramètres critiques (c’est-à-dire limite de courant, fréquence, gain PWM) ont des tolérances de température et absolues plus strictes pour simplifier la conception et optimiser le coût du système.
Coût du système réduit, flexibilité de conception élevée
• Plage de puissance étendue pour les applications de puissance plus élevée
• Aucun dissipateur thermique requis jusqu’à 34 W en utilisant des boîtiers P/G
• Les fonctionnalités éliminent ou réduisent le coût des composants externes
• Démarrage progressif entièrement intégré pour un minimum de contrainte/dépassement
• En externe limite de courant précise et programmable
• Cycle de service plus large pour plus de puissance, condensateur d’entrée plus petit
• Broches de détection de ligne et de limite de courant séparées sur les boîtiers Y/R/F
• Détection de sous-tension (UV) de ligne : aucun problème d’arrêt
• Surtension de ligne (OV) l’arrêt étend la limite de surtension de ligne
• L’anticipation de ligne avec réduction du cycle de service maximum (DCMAX)
rejette l’ondulation de ligne et limite DCMAX à la ligne haute
• La gigue de fréquence réduit les coûts de filtrage EMI et EMI
• Régule à une charge nulle sans charge fictive
• La fréquence de 132 kHz réduit le transformateur /taille d’alimentation
• Option demi-fréquence dans les boîtiers Y/R/F pour les applications vidéo
• Arrêt thermique hystérétique pour une récupération automatique des défauts
• Une hystérésis thermique importante empêche la surchauffe de la carte à circuit imprimé
EcoSmart – Économe en énergie
• Consommation extrêmement faible en mode d’arrêt à distance
(80 mW à 110 VAC, 160 mW à 230 VAC)
• Fréquence abaissée avec la charge pour une efficacité de veille élevée
• Permet l’arrêt/le réveil via LAN/port d’entrée
Vous pouvez télécharger la fiche technique
Cliquez ici
