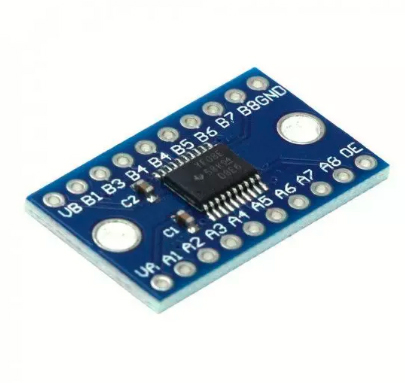

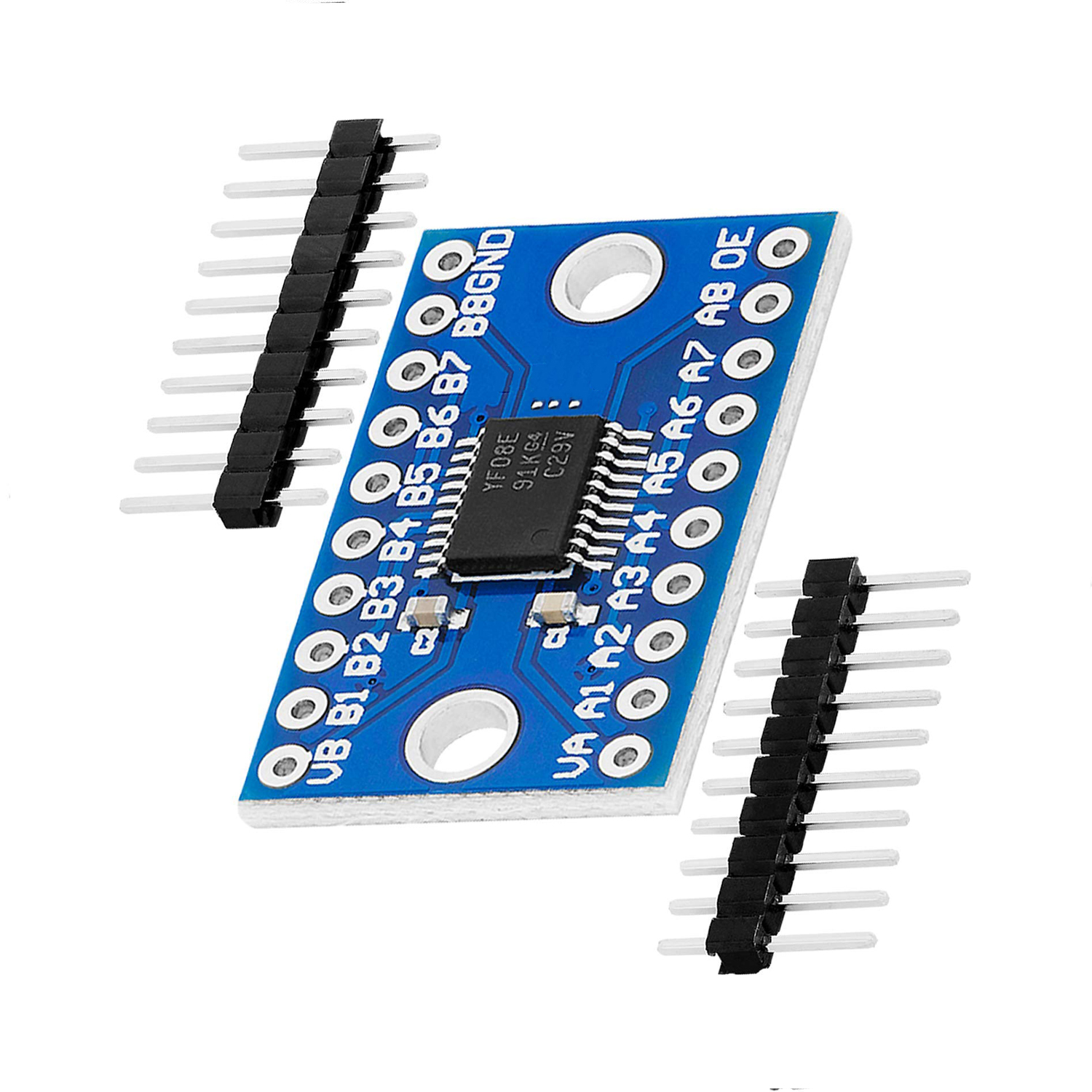

Description :
Dans le cas de la traduction entre les systèmes 3,3V et 5V:
- VCCA se connecte à l’alimentation 3,3V
- VCCB se connecte à l’alimentation 5V
- GND se connecte au pôle négatif de l’alimentation, les deux blocs d’alimentation doivent être mis à la terre ensemble.
- Quand Ax a une entrée TTL 3.3V, Bx obtiendra une sortie TTL 5V
- Lorsque Bx a une entrée TTL 5V, Ax obtiendra une sortie TTL 3.3V.
- AUCUN contrôle de direction requis
