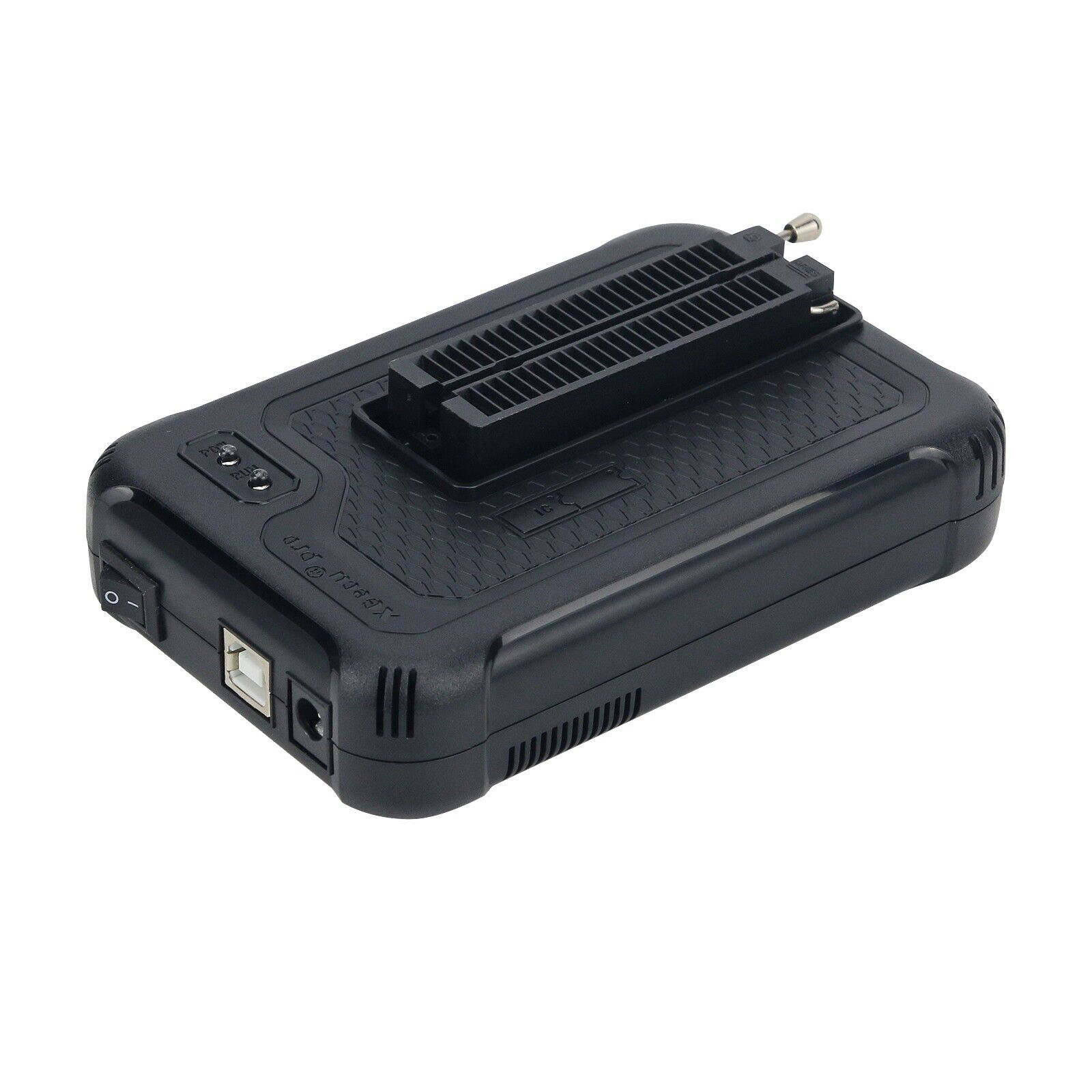

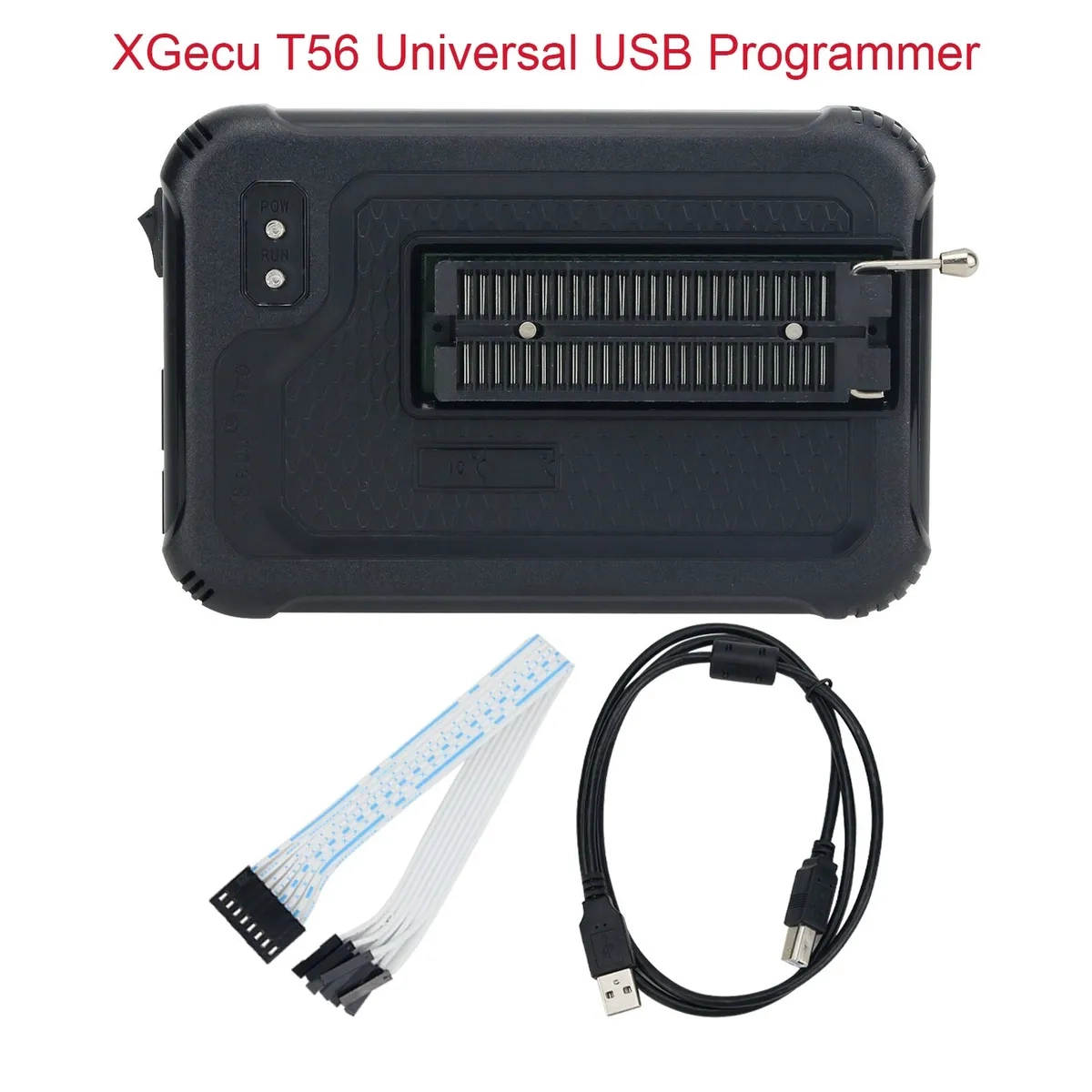

Programmeur USB universel XGecu T56, version standard, prend en charge plus de 33 000 circuits intégrés pour PIC/NAND
Télécharger le manuel en anglais :
www.xgecu.com/MiniPro/T56_TL866II%20USER%20GUIDE.pdf
Téléchargez le dernier logiciel XGecu T56 : (sera mis à jour à l’avenir)
www.mediafire.com/folder/hfg5kfj7euw5j/xgecu
(Si vous ne parvenez pas à télécharger ou si la vitesse de téléchargement est très lente, veuillez nous envoyer un message, nous l’enverrons dans votre boîte aux lettres)
Périphérique de support XGecu T56 Liste :
www.xgecu.com/MiniPro/T56_List.txt
(attention : avant d’acheter, assurez-vous que les modèles que vous souhaitez programmer sont dans le support liste !)
Description :
Programmeur universel XGecu T56, pilotes 56 broches, prend en charge plus de 33 000 circuits intégrés pour Nor Flash / NAND Flash / EMMC / TSOP48 / TSOP56 / BGA48 / BGA63 / BGA64 / BGA100 / BGA153 / BGA162 / BGA169 / BGA221
Programmateur de pilotes de broches puissants universels ultra rapides à 56 broches, aucun adaptateur requis pour les appareils DIL. Adaptateur de programmation entièrement open source et prix compétitif. Conception axée sur la programmation de mémoires de grande capacité. Performances remarquables, vitesse de programmation ultra rapide, très petit et portable. Aspect cool, faible consommation d’énergie, excellente stabilité de travail.
****************************** **************************************************
1. Prend en charge une gamme de puces plus large, une plus grande capacité, une vitesse plus rapide :
Basez le TL866II Plus
ajoutez la prise en charge de Nor Flash / NAND Flash / EMMC
************************************************ ********************************
* Interface logicielle conviviale, facile à utilisation, plus de fonctions, logiciel facile à mettre à niveau
* Performances à coût ultra élevé, adaptées à la programmation par petits lots inférieurs à 5 000, également adaptées aux développeurs et au personnel de maintenance professionnel.
* Modèles de puces pris en charge :
EEPROM série 24/25/26/93, EPROM 27/28/29/36/37/39/49/50, EPROM paginée,< a i=21>Mémoire FLASH (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL), etc.Pack de support : ajouter DIP42/PLCC44/SOP44/QFP44/TSOP48/ TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 sur la base de TL866II.NAND EMMC prend en charge une capacité maximale jusqu’à 256GXGecu Liste des appareils pris en charge T56 :xgecu.com/MiniPro/T56_List.txt(veuillez noter : avant d’acheter, assurez-vous que les modèles de puces que vous souhaitez programmer sont présents la liste de support !)************************************ ********************************************2. Paramètres du programmeur*************************************** ***************************************** (1). MCU 32 bits 200 MHZ + structure FPGA Xilinx SP6, transmission USB2.0 HS 480 MHZ(2). Conception IO de pilotes de broches puissants à 56 broches. Toutes les broches ont une fréquence de fonctionnement maximale de 50 MHZ et une grande fiabilité.
(3). Interface ISP de programmation en circuit à 8 broches stable et fiable, la longueur du fil est supérieure à 30 cm et elle peut communiquer de manière fiable à 25 MHz. Programmation en circuit série 25/EMMC avec une fréquence d’horloge maximale de 40 MHZ-50 MHZ
(4). Tension VCC 1,2-6,5 V 64 niveaux réglables
* Tension VPP 6,5-25 V 64 niveaux réglables
* Tension du signal de communication IO réglable en continu 1,2 V-3,6 V(7). Fonction d’auto-test ouvert, auto-vérification de chaque VPP/VCC /GND/ IO* Capacité à gérer des vitesses extrêmement élevées, ce qui signifie que le matériel du programmeur a une plus grande stabilité à des vitesses inférieures (Ceci est important pour les puces de grande capacité, les puces EMMC de 64 Go. Si 10 Mo/s (le programmeur moyen ne peut pas atteindre 10 Mo/s), la lecture prend 6 400 secondes. Le T56 peut généralement atteindre plus de 20 Mo/s, pour une durée d’environ 3 000 secondes. )* Vitesse de lecture EMMC : 14 Mo/s-45 Mo/s, soit 2 à 5 fois plus rapide que celle des programmeurs similaires.(6). Vitesse d’écriture EMMC : 12 Mo/s-25 Mo/s* Le programmateur dispose de plusieurs protections pour l’alimentation externe : protection contre les surtensions / protection de connexion inversée / protection contre les surintensités / invite de basse tension.L’alimentation externe peut être alimenté par un chargeur de téléphone portable ou un chargeur peut être vu partout.* Elle peut être connectée à une alimentation externe 5V-5,5V 500MA pour une programmation multiple.(5). Consommation électrique : 5 V < 500MA. Toutes les puces n’ont pas besoin d’alimentation externe.* Protection contre les surintensités VPP 120MA.
* Protection contre les surintensités VCC 120MA-320MA réglable en continu
