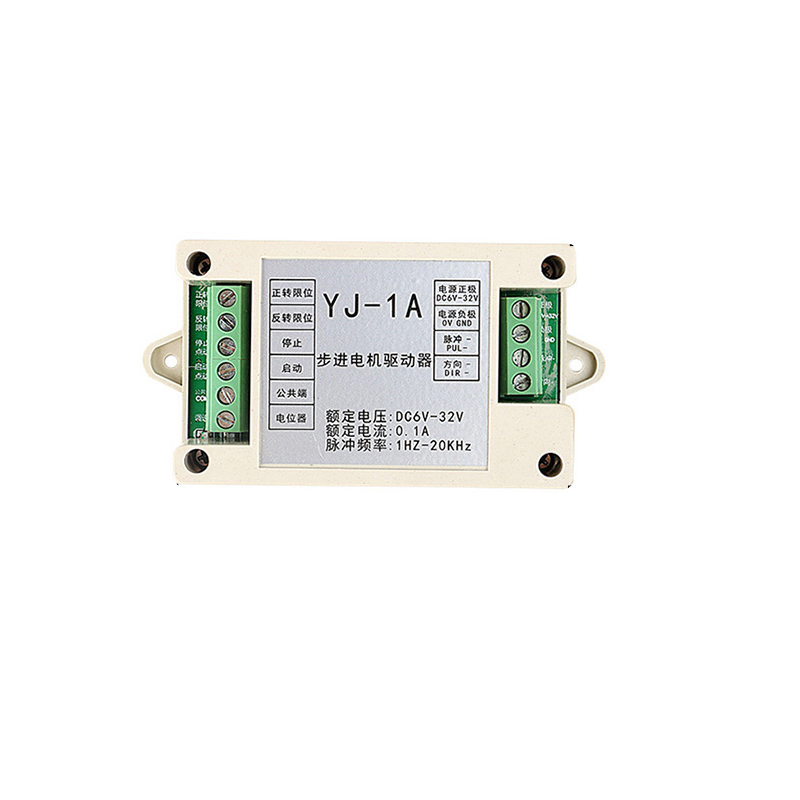

◎ Entrée de tension large DC5 ~ 32 V
◎ Courant nominal : 0,1 A
◎ Équipé d’une protection anti-retour d’alimentation, d’une protection contre les surtensions, d’une protection contre les surintensités, protégeant complètement la sécurité du contrôleur
◎ Le point d’entrée du signal est une entrée de niveau inférieur
◎ Il a S- courbe d’accélération en forme
◎ La fréquence de sortie peut atteindre 20K
◎ Toutes les entrées et sorties sont optiquement isolées
◎ Réglage de la vitesse du potentiomètre intégré, réglage de la vitesse du potentiomètre externe commutation automatique
◎ Fonctions multiples, réglage simple, fonctions pratiques
◎ Distance d’oreille de la sangle de base : environ 88 mm / trou Ø3mm
◎ Les modes fonctionnels sont :
1 : Mode aller-retour automatique
2 : Mode aller-retour unique
3 : Mode de déclenchement unique
4 : Mode Jog
◎ Application de contrôle 1 : (Mode aller-retour automatique) L’équipement fait des allers-retours entre
le point A et le point B.
Après la mise sous tension, le déclencheur externe commence à fonctionner. Une fois que l’équipement a atteint la limite avant du point A, il revient automatiquement à la limite arrière du point B, puis avance jusqu’au point A, et ainsi de suite.
Paramètres jusqu’à ce que le moteur s’arrête jusqu’au déclenchement :
1. Réglez SW1=OFF, SW2=OFF (mode aller-retour automatique)
2. Utilisez la régulation de vitesse intégrée ou le potentiomètre externe pour régler la vitesse appropriée
◎ Application de contrôle deux : (mode de déclenchement unique)
1. L’équipement s’arrête après s’être déplacé du point A au point B. Redémarrez l’appareil et arrêtez-vous du point B au point A.
Une fois l’appareil allumé, le déclencheur externe commence à fonctionner. L’appareil démarre à partir du point A. Lorsque l’appareil atteint la limite avant du point B, l’appareil s’arrête. S’il est redémarré, l’appareil s’arrête après le déclenchement de l’appareil. du point B et atteint le point A. Démarrez A->B pour arrêter, démarrez le processus de mouvement de B->A pour arrêter. Si un arrêt est déclenché pendant que l’équipement est en marche, le moteur s’arrêtera immédiatement.Paramètres
:
1. Réglez SW1=OFF, SW2=ON (mode de déclenchement unique)
2. Utilisez la régulation de vitesse intégrée ou le potentiomètre externe pour régler la vitesse appropriée.
◎ Application de contrôle trois : (mode aller-retour unique)
L’équipement va du point A au point B puis revient au point A pour s’arrêter.
Une fois l’équipement allumé, un déclencheur externe commence à fonctionner. L’équipement démarre à partir du point A. Lorsque l’équipement court jusqu’à la limite avant du point B, l’équipement fait marche arrière, tourne dans le sens inverse et lorsqu’il atteint le point A, le moteur s’arrête. Terminez un
processus de mouvement A->B->A. Si un arrêt est déclenché pendant que l’équipement est en marche, le moteur s’arrêtera immédiatement.Paramètres
:
1. Réglez SW1=ON, SW2=OFF (mode aller-retour unique)
2. Utilisez la régulation de vitesse intégrée ou le potentiomètre externe pour ajuster le réglage approprié. Application de contrôle de vitesse quatre : (mode jogging)
Le contrôleur de commutateur externe démarre et s’arrête complètement.
Après la mise sous tension de l’équipement de marche avant et arrière, le niveau inférieur de la borne d’entrée de démarrage fait tourner le moteur vers l’avant et le
niveau inférieur est annulé. Le moteur s’arrête et la borne d’entrée atteint le niveau inférieur pour inverser le fonctionnement du moteur. , le niveau inférieur est annulé et le moteur s’arrête.
Paramètres :
1. Réglez SW1 = ON, SW2 = ON (mode jogging)
2. Utilisez la vitesse de la carte. régulation ou potentiomètre externe pour régler la vitesse appropriée.
